获奖项目名称:超高净空大跨度架空层钢桁架施工关键技术

　　主要完成单位:中建二局阳光智造有限公司、中国建筑第二工程局有限公司

　　主要完成人:张加宝、苏铠、汪飞、黄云、阙荣、孙友林、李富、王永刚、王乐、雷志强

　　二、项目背景

　　前海交易广场项目位于中国广东省深圳市南山区前海自贸区。该项目由办公塔楼、酒店、公寓组成，地面以下为三层地下室。T1栋超高层写字楼、裙房及商业街连廊、架空层及办公连接层采用钢管混凝土框架（局部钢筋混凝土框架剪力墙）结构体系，建筑面积约11万m²，地下3层，地上最高47层，标准层高4.5m，建筑高度达到230m。

　　T1座钢结构分布在塔楼1～29层，结构形式为钢管混凝土框架+核心筒结构体系，主要由外框钢柱、钢梁、组合桁架、钢筋桁架板组成。钢柱主要截面形式为圆型、箱型，桁架及钢梁梁的主要截面形式为Ｈ型、箱型。其中钢材材质为Q355C，最大板厚为60mm。总体钢结构用量约5100吨。

效果图

效果图

　　三、创新成果

　　该技术针对超高净空架空结构施工难点，创新设计Z型布置胎架系统，确保建筑结构在超高净空和大跨度条件下的安全性和稳定性；针对56m跨度构件，采用逆装法结合“装配式悬挑斜拉装置”构建平面三角作业面，兼顾结构安全与建筑整体美观；融合BIM放样与数字化三维测量，研发的预紧调节装置，有效削弱混凝土冲击荷载，解决斜柱安装精度累计偏差难题。

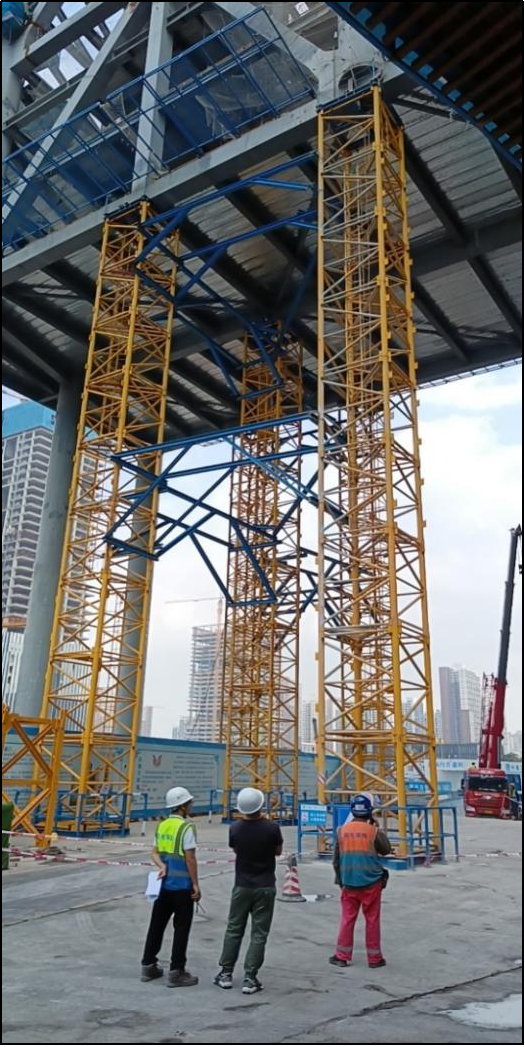

Z型支撑系统现场布置

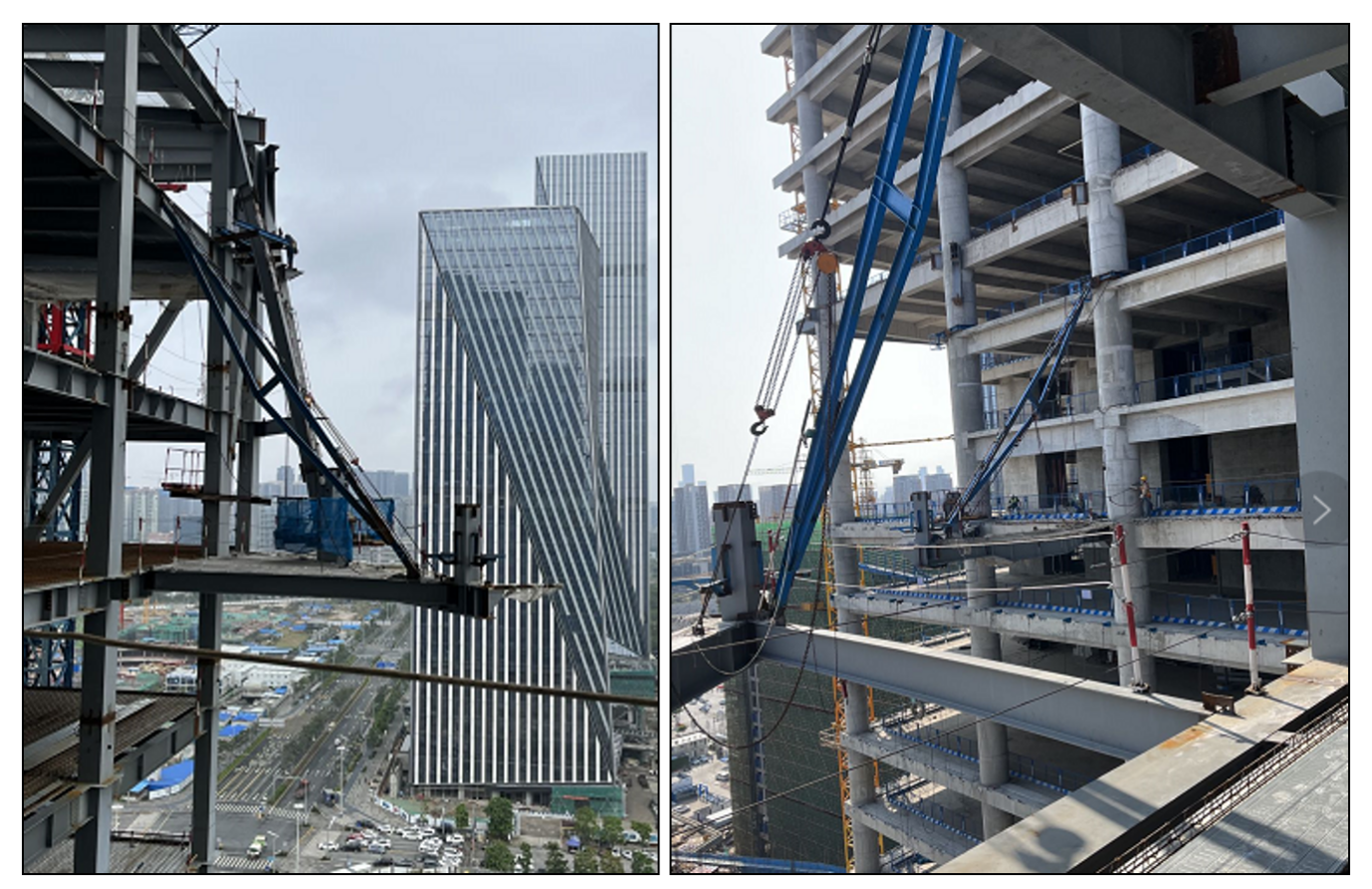

装配式悬挑斜拉装置

　　四、推广应用情况

　　在深圳前海交易广场项目建设中，形成“高耸简易弹性支撑”，为架空层结构施工提供便捷、高效、安全的作业环境，优化异型结构施工空间布局，提高施工紧凑性、高效性和精确性，有效控制斜柱偏心安装精度，为城市发展提供了更加集约高效的超高净空施工解决方案。

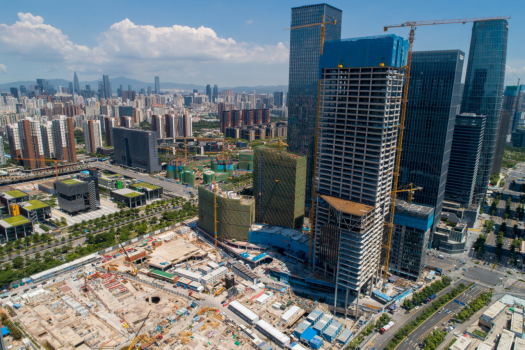

主体封顶图

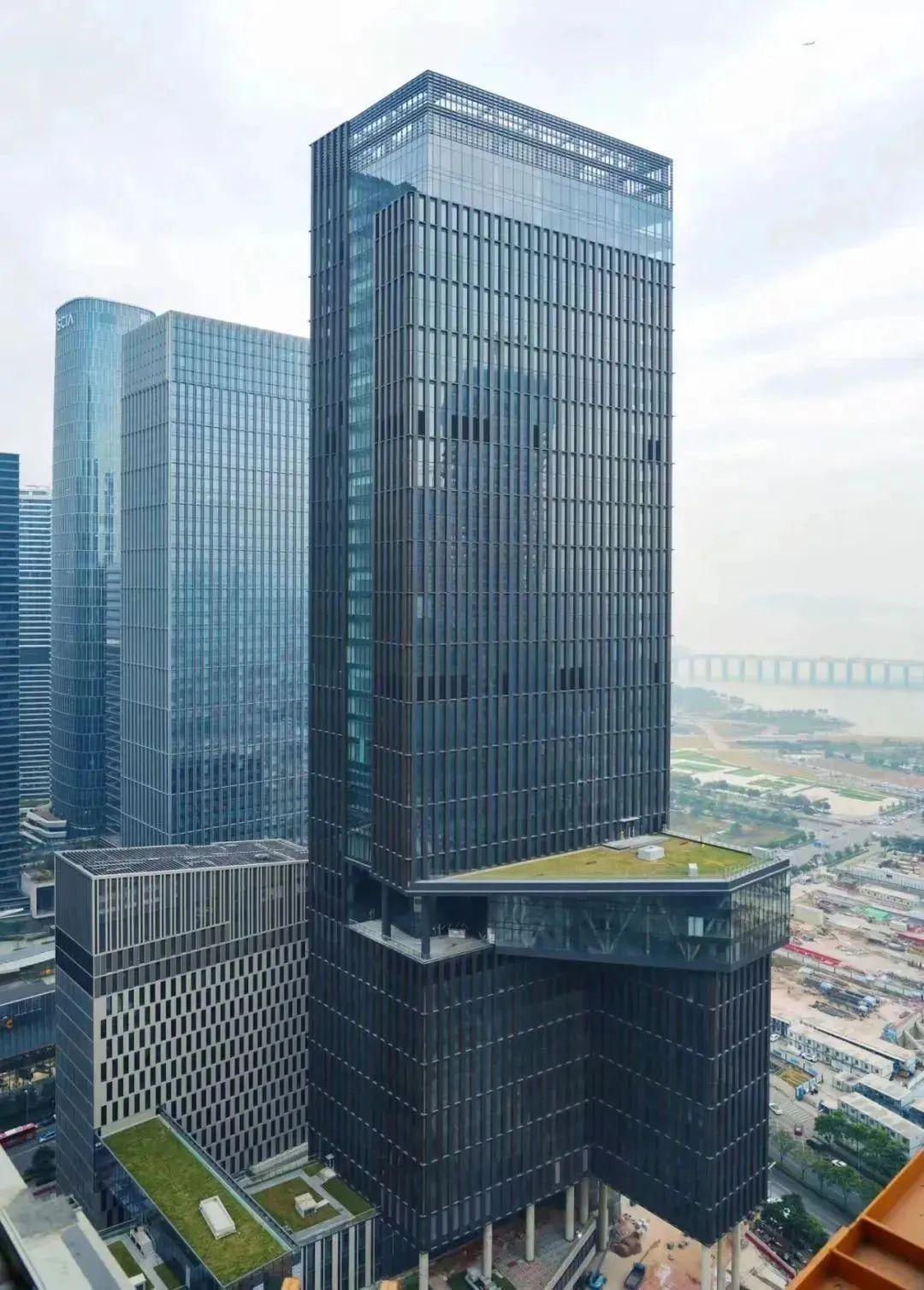

项目主体完工图
