获奖项目名称:120m砼内筒+外异形变径钢悬挑莲花塔结构施工关键技术

　　主要完成单位:中国建筑第二工程局有限公司、中建二局第一建筑工程有限公司、中南大学、中建二局安装工程有限公司、湖北省工业建筑集团安装工程有限公司

　　主要完成人:李守文、孙维振、张晓亮、颜廷韵、黄天立、白健、周中、张轩、张宏伟、肖俊

　　二、项目背景

　　在我国城镇化进程加速与环保政策推动下，垃圾焚烧发电成为固废处理主流方式，配套烟囱工程向高耸化、复合化发展。传统烟囱施工面临异形钢结构空间定位难、高空悬挑作业风险高、多系统协同效率低等瓶颈。本项目针对‌120m级混凝土核心筒与异形变径钢悬挑结构协同施工‌难题，基于雄安垃圾综合处理设施等国家示范工程，突破超高、悬挑、变径复合结构建造技术壁垒，形成具有自主知识产权的成套施工技术体系。

　　雄安垃圾综合处理设施一期工程烟囱总高120m，外筒为116.5m高钢筋混凝土结构，中心线直径12.8m，含三个扇形耳室（筒壁中心线直径18.8m）。内部设三个120m高钢内筒（自重110t/个）和三个玻璃钢内筒（直径均为2.4m），均采用自立式结构。莲花塔钢结构底部标高为9.49m，顶部标高为115m，采用混凝土核心筒多层框架柱梁结构：60m以下为垂直框架，60m以上逐渐向外悬挑，最大悬挑约9m。外框共36根圆管柱（Φ299×16），9.500m标高9根，16.700m标高27根，柱间横梁为H型钢，斜撑为圆管。主体材质为Q355B，钢结构总工程量约1400吨。

　　三、创新成果

　　1.三维精准建造技术

　　创立‌BIM全周期动态控制体系‌，通过提取圆管对接口坐标（精度±1mm），实现胎架预拼装与现场安装的闭环纠偏，攻克空间异形结构定位难题。研发‌毫米级埋件预埋工艺‌，采用十字定位板双重控制技术，埋件合格率100%，首节柱安装轴线偏差≤2mm。

　　‌2.高空作业安全革命‌

　　首创‌自适应双模式吊篮系统‌：117m顶部吊篮采用内外双吊耳设计覆盖75m悬挑区，75m吊篮结合2m硬防护兜网，构建"室内为主、室外为辅"作业模式，高空坠落风险降低95%。构建‌立体防坠体系‌，沿钢柱内角布设安全爬梯，每5m设置防坠器+安全绳，实现85%焊接涂装地面完成。

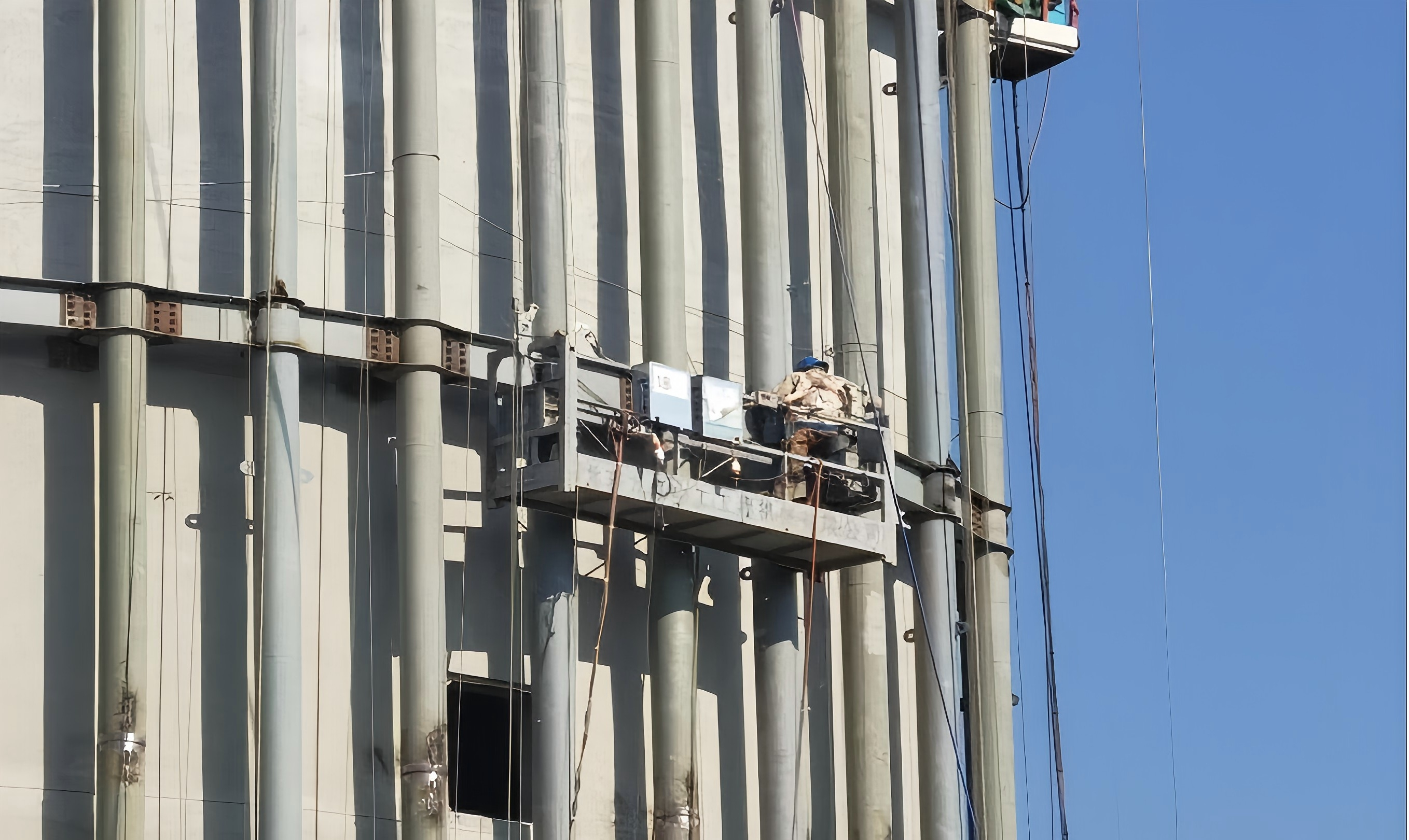

现场垂直段安装施工

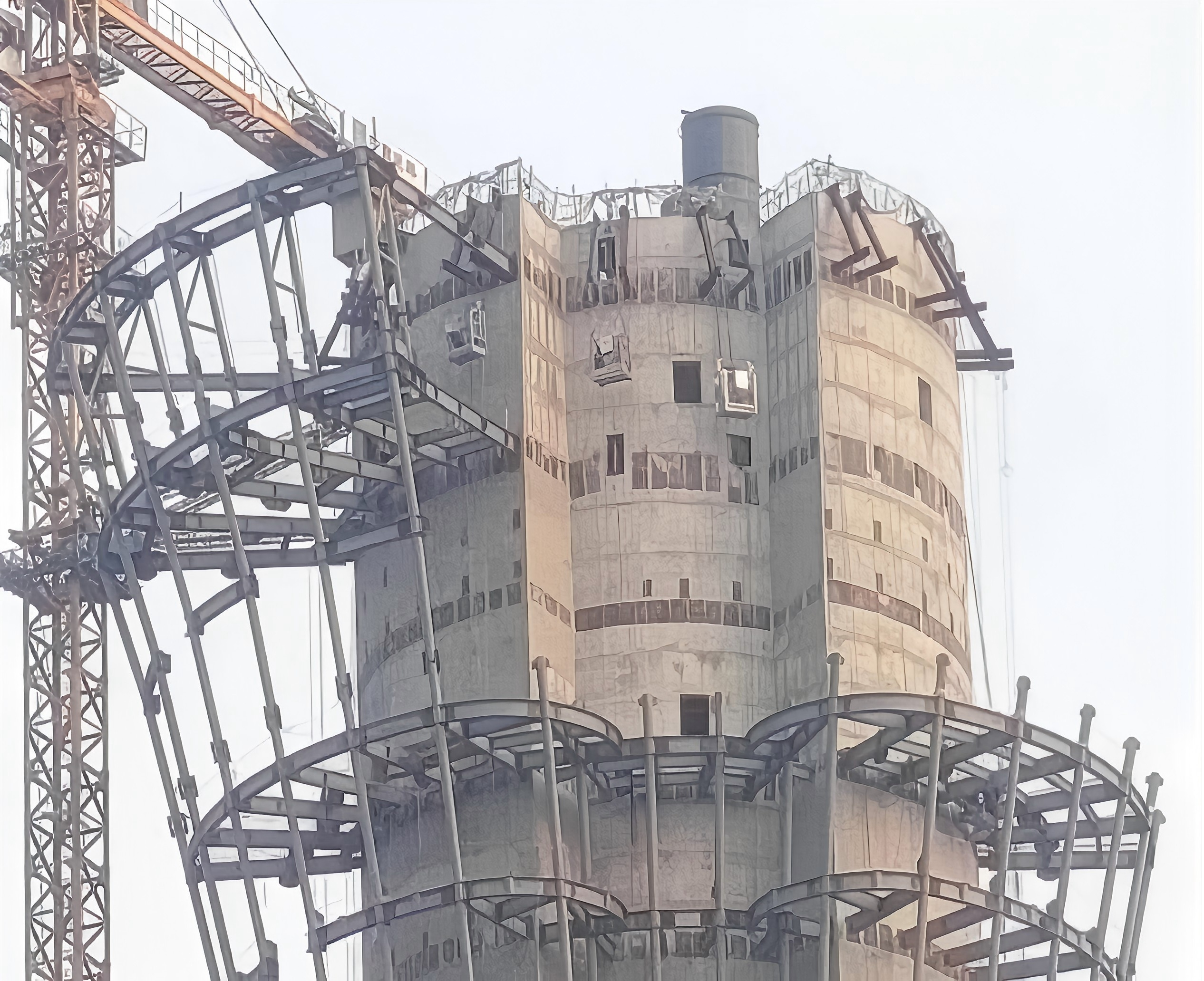

现场悬挑端安装施工

　　‌3.智能高效安装技术‌

　　开发‌塔吊智能分段决策模型‌，按10m分段双柱整体吊装，减少高空节点70%；悬挑弯段采用导链临时固定+核心筒分步调校。全球首创‌116.5m+110m双平台分级液压提升系统，配合分层接力施工工艺，提升效率提高40%。研发‌分段式环形吊装梁‌与载荷分载机制，解决140T筒节吊装变形难题，稳定性提升35%。

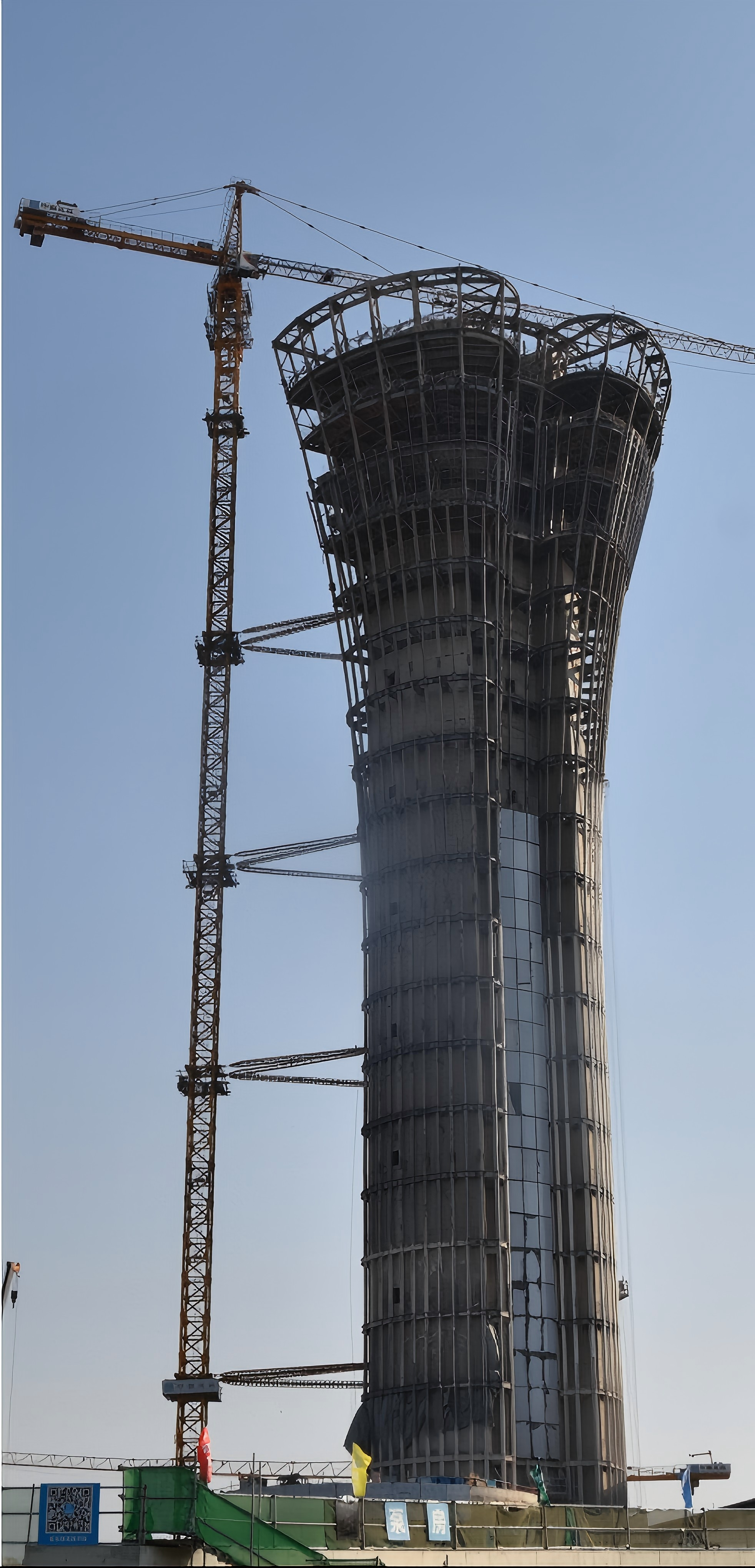

钢结构整体安装完工

　　四、推广应用情况

　　本技术在国家重点环保工程成功应用，‌雄安垃圾处理设施‌（国内埋深最深固废产业园）实现116m混凝土筒体与最大9.8m悬挑莲花塔精准协同建造；推广至‌武汉千子山、十堰垃圾焚烧发电‌等6个省部级示范项目，累计完成异形烟囱建造12座；授权发明专利14项、标准2项，软著2项。

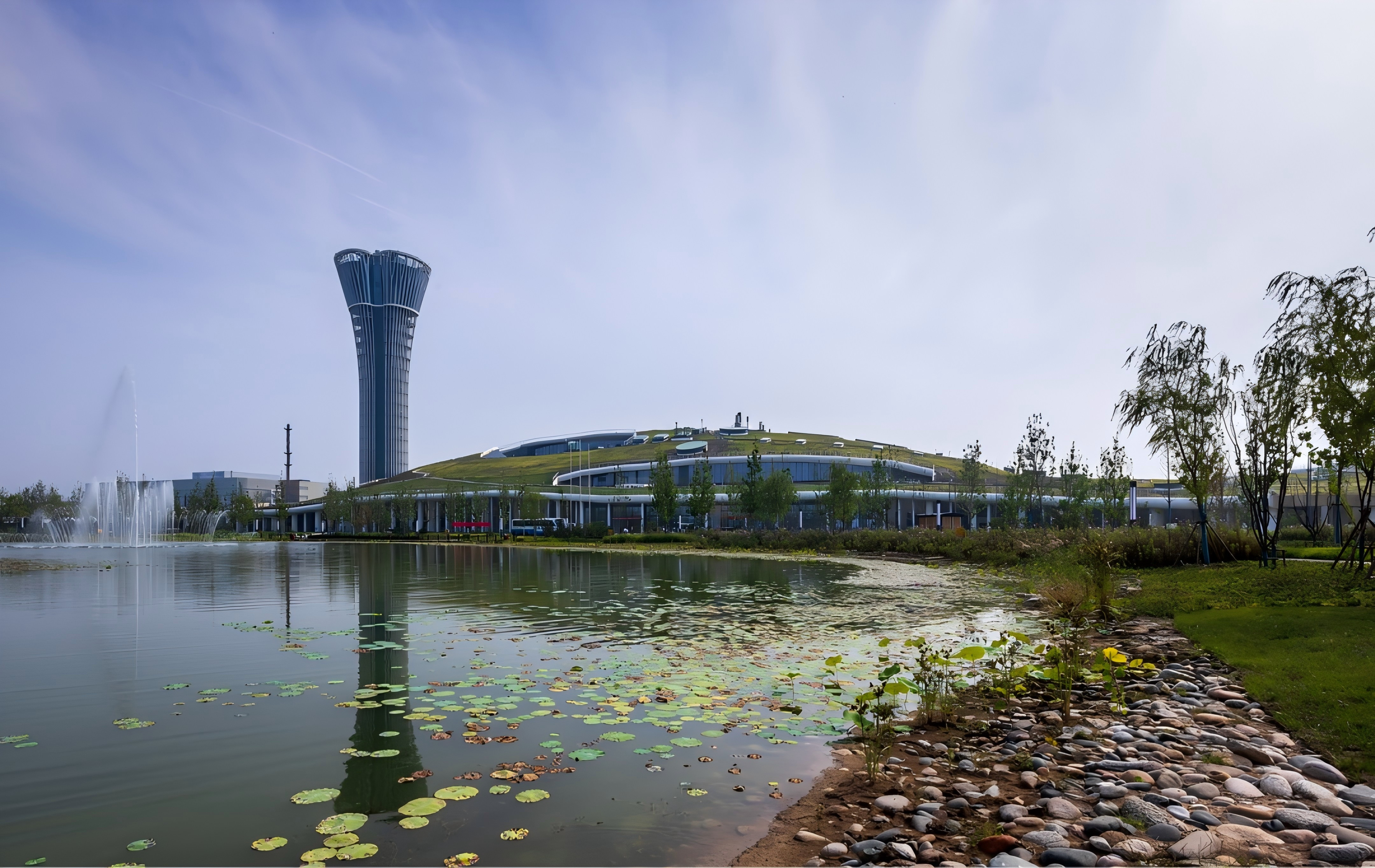

完工效果
