获奖项目名称:大跨度桁架微振厂房屋盖高精度累计滑移施工关键技术

　　主要完成单位:中建钢构股份有限公司、中建钢构天津有限公司、中建六局总承包工程有限公司、中建科工（北京）控股有限公司、中建科工集团（天津）有限公司

　　主要完成人:钱焕、李毅、汪天平、国贤慧、魏金满、吴小健、刘英虎、刘彪、代连水、李维宇

　　二、项目背景

　　中芯西青12英寸晶圆代工生产线项目生产厂房钢结构工程总用钢量约2.46万吨，整体长约196.8m，宽约182.4m，屋面采用钢桁架结构，桁架共21榀，最大结构高度42.9m。生产辅助厂房钢结构工程总用钢量约1.58万吨，整体长约182.4m，宽约120.0m，屋面采用钢桁架结构，桁架共29榀，最大结构高度42.9m。

桁架上弦、下弦上表面均铺设压型金属板，浇筑150mm混凝土作为变电站、排气机房、设备检修及后续备用空间。生产厂房和生产辅助厂房西侧为仓库、变电站、柴发站、垃圾房等单体建筑、北侧为动力中心、距辅助厂房北侧端部20m，东侧道路空间15m，空间布局紧密，场地狭窄，工期紧，选用滑移措施安装。

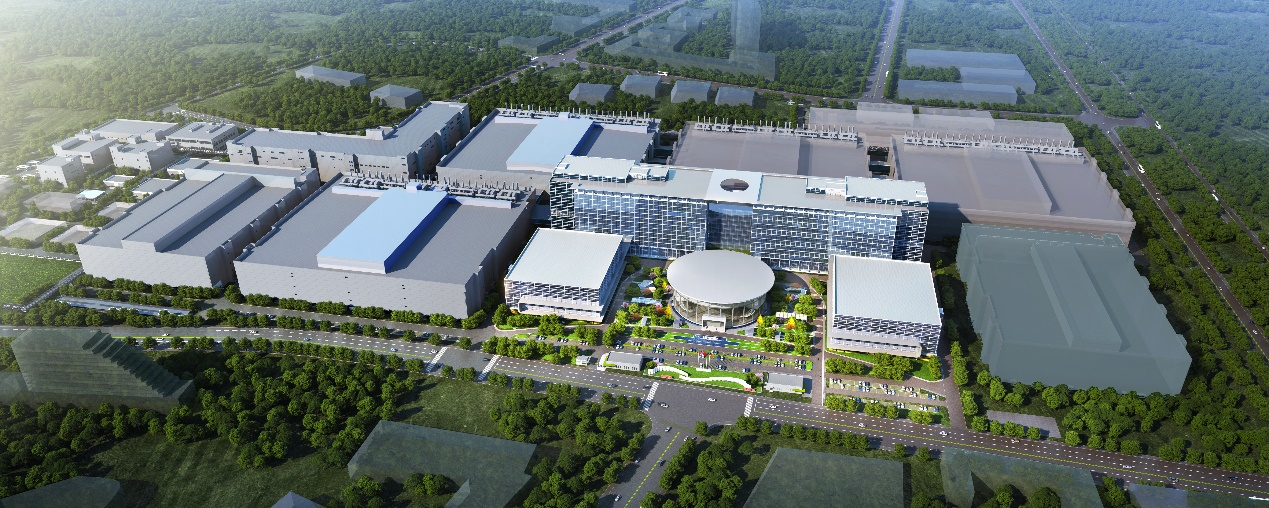

项目效果图

　　三、创新成果

　　（1）提出了基于大跨度架单元吊装方案模拟与分析的关键技术，使用桁架单体双机异向同步吊装，采用PLC系统施工；布置单边支撑体系减少华夫板变形，增加外部斜撑，提高承载力。

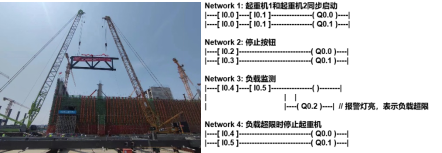

现场双机同步异向吊装技术及PLC梯形图代码示例

　　（2）针对高位组合屋盖的滑移施工，根据“原位吊装+滑移+嵌补三区”划分原则，提出了分块累计滑移、滑移同步推进、可视化平台架构的精密嵌补等多项技术；设计了“雪橇”式滑块，提高了传力效率。

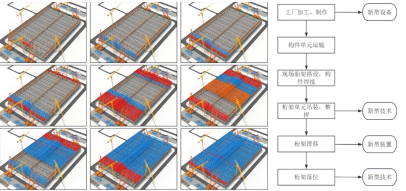

滑移施工流程图示

　　（3）优化了节点构造和装置设计，实现了大跨度屋盖桁架的零距卸载和柱顶精准落位，免除液压千斤顶的先顶升，后落位的步骤，节约成本、缩短工期。

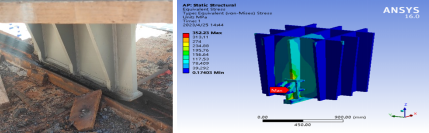

节点设计创新                  数值分析结果

   （4）针对构件制作难题，工厂中引入智能制造技术，开发了基于轻量化、高效化、快速化的“移动工厂”体系，实现生产进度、质量等过程信息化管理。

　　四、推广应用情况

　　该技术成功应用于中芯国际芯片厂房、沈阳飞机综合装配厂房等工程，施工精度满足设计和规范要求，保证施工质量，缩短施工工期，降低施工成本，施工质量及效果得到各方一致好评。为大跨度、高精度厂房的滑移施工提供了可行、高效的解决方案和参考资料，为工程如期履约提供了保障，取得了显著的社会和经济效益。
