获奖项目名称:高烈区复杂形体钢塔结构建造关键技术研究与应用

　　主要完成单位:中建三局第一建设工程有限责任公司、清华大学、中铁建工集团有限公司、中建二局第一建筑工程有限公司、中广电广播电影电视设计研究院、宁夏大学、中建三局集团有限公司、中电装备青岛豪迈钢结构有限公司

　　主要完成人:石永久、高稳、伍永祥、颉海鹏、吴强、黄志强、刘栋、龚志鹏、张宇敏、邢继斌、赵诗华、刘海、孙剑、周亮、秦亚楠

　　二、项目背景

　　《高烈区复杂形体钢塔结构建造关键技术研究与应用》的课题研究以“宁夏广播电视传输发射基地迁建项目”中的“广播电视发射塔”为背景，该塔建筑高度276米，为空间格构式全钢结构筒体结构，由下而上分别为塔座段、塔架段、塔楼段和天线段。其中塔座共1层，建筑高度4.52米；塔架段由外筒和内筒组成，二者通过钢梁连接，外筒呈正十二边曲线造型，底部（杆件轴心）外接圆直径36米，瘦腰段最细处外接圆直径为15.5米；内筒为正十二边形，内筒柱（杆件轴心）外接圆直径为12.3米；塔楼共1层，楼面标高150米，屋面标高155.65米，外形呈科幻飞碟状，塔楼轮廓外接圆直径60米，圆心偏离发射塔中心3米；天线段部分高112米，为格构柱结构。钢塔内筒柱为法兰连接、内筒柱间横杆、斜杆通过螺栓连接；外筒柱为焊接连接、外筒柱间横杆、斜杆通过法兰连接。

图1 广播电视塔效果图

　　三、创新成果

　　“广播电视塔”位于宁夏回族自治区银川市，地处我国西北地震高烈度区，常年受强风沙侵蚀，形成强风、地震、沙多灾害耦合的极端环境。本次研究围绕超高组合塔桅结构在极端环境下的构件连接性能、结构抗灾能力、全过程建造关键技术以及智能监测管理等方面，以极端环境超高钢结构电视塔设计关键技术、热浸锌高强度螺栓力学性能及螺栓群可靠性提升技术、极端环境超高钢结构电视塔抗灾韧性保障技术、超纲钢结构电视塔施工全过程数字化模拟关键技术、复杂形体超高钢结构电视塔全过程建造关键技术为技术要点开展系统研究。旨在提升该类结构的设计与建造水平，保障其在复杂环境中的长期稳定运行。

图2 塔架段

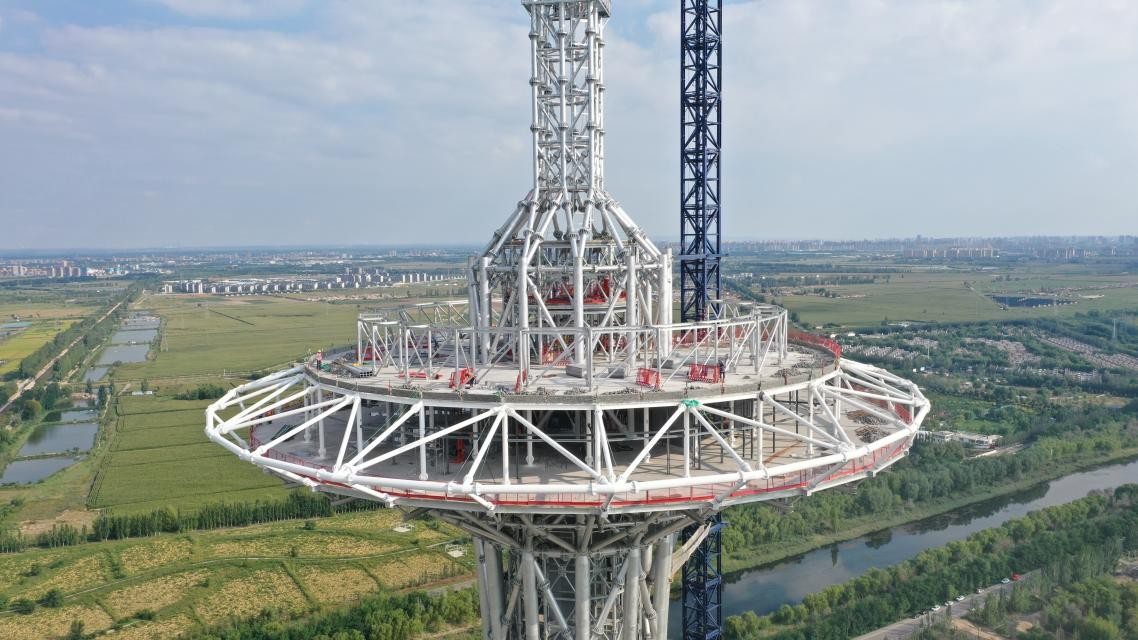

图3 塔楼段

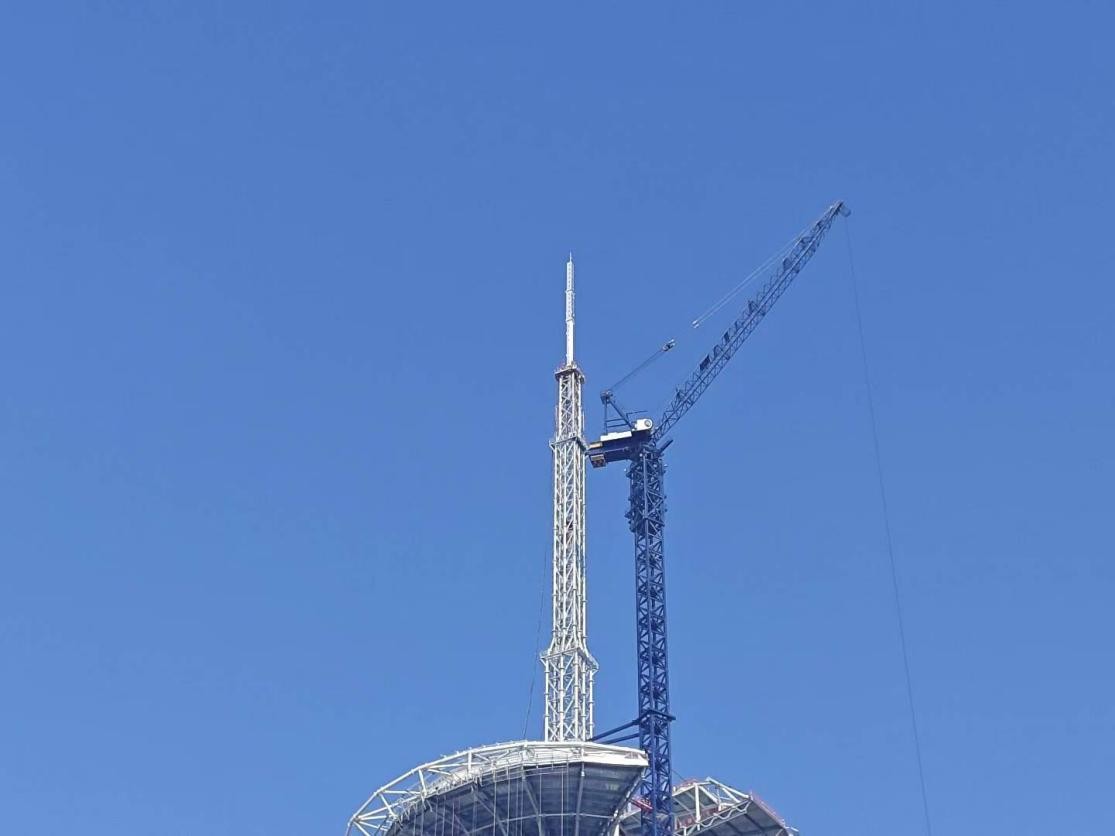

图4 天线段

　　宁夏广播电视塔为超高组合空间格构式筒体结构，主体采用法兰连接，较以往钢结构焊接连接，降低了施工难度，提高施工效率，极大程度的降低了施工安全级数，做到了建筑施工“安全第一”的要求。宁夏广播电视塔项目的成功，证明法兰节点施工工艺切实可行，丰富的钢结构节点工艺，为后续超高纯钢结构建筑链接节点增加了选择。

　　四、推广应用情况

　　当前国内各大城市，为促进经济发展，吸引人才入市，建设魅力城市，开始不断建设地标建筑。各类不同类型的建筑不断产生。本次研究成果可为后续类似建筑提供技术支持。

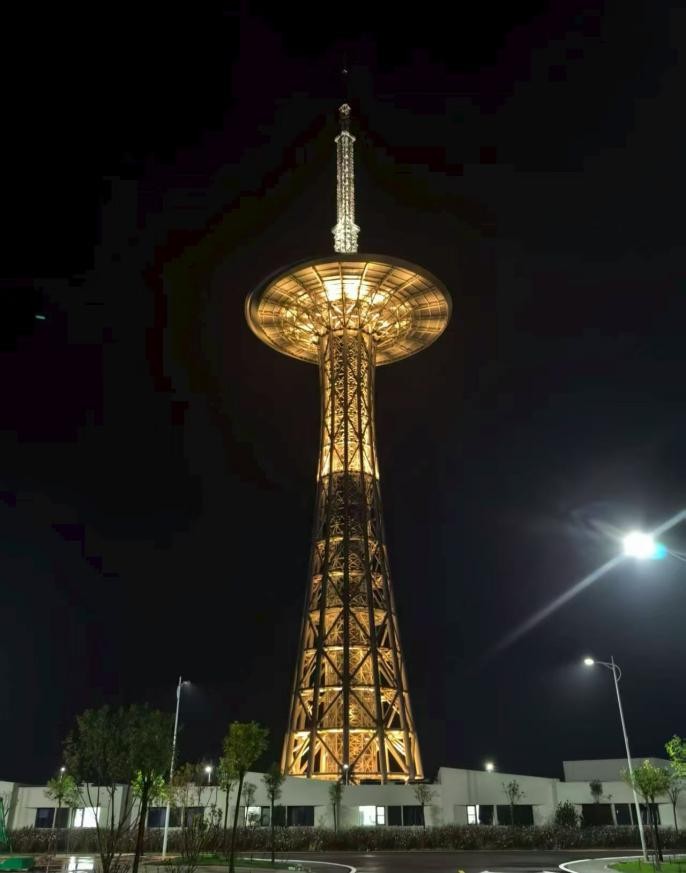

图5 广播电视塔完工实景图
