一、基本情况

　　获奖项目名称：超大异形多曲面建筑钢结构建造关键技术

　　主要完成单位：中国建筑第二工程局有限公司、深圳市华阳国际工程设计股份有限公司、中建二局阳光智造有限公司

　　主要完成人：苏铠、胡锦伟、王永刚、陈磊、陈诗学、王加林、孙友林、黄云、李军、王峰

　　二、项目简介

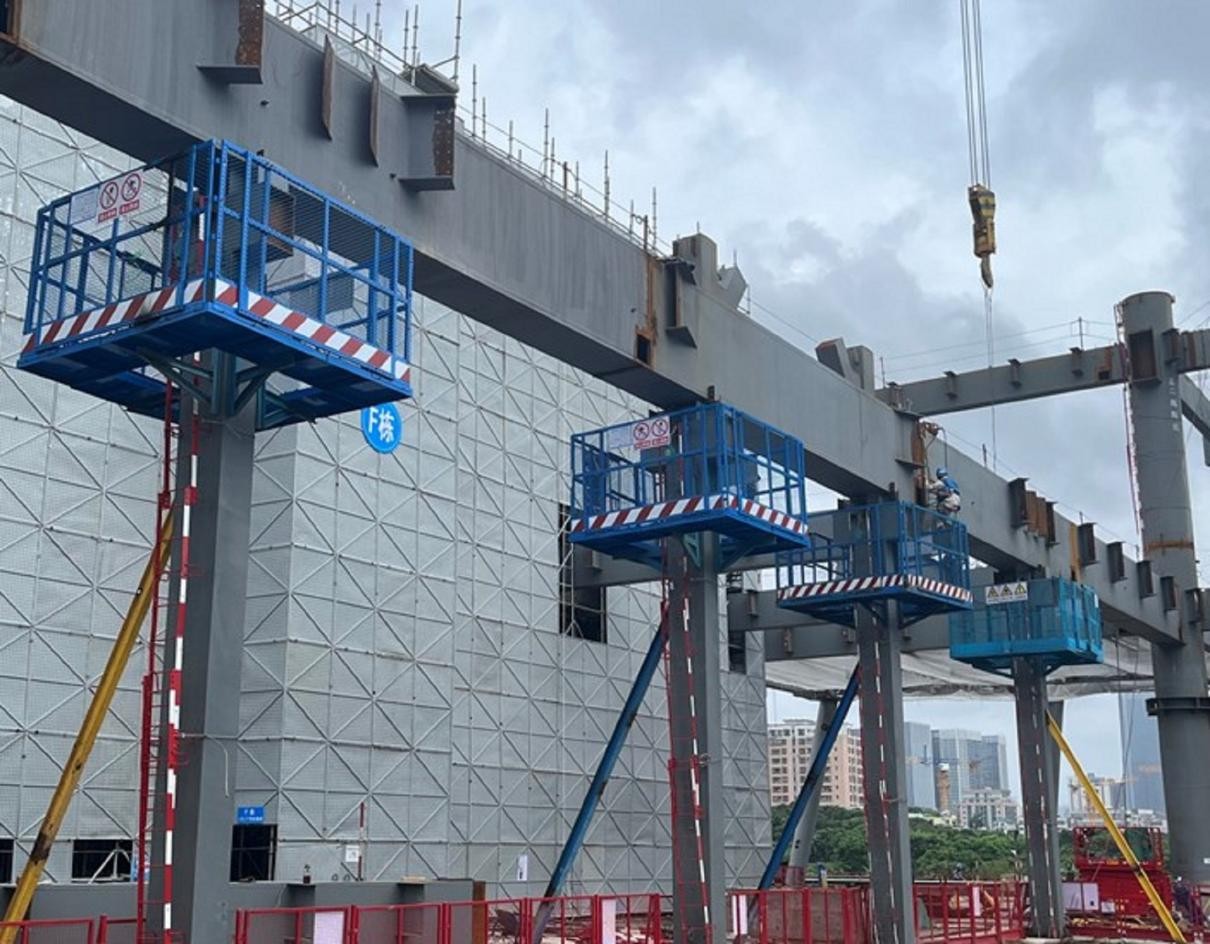

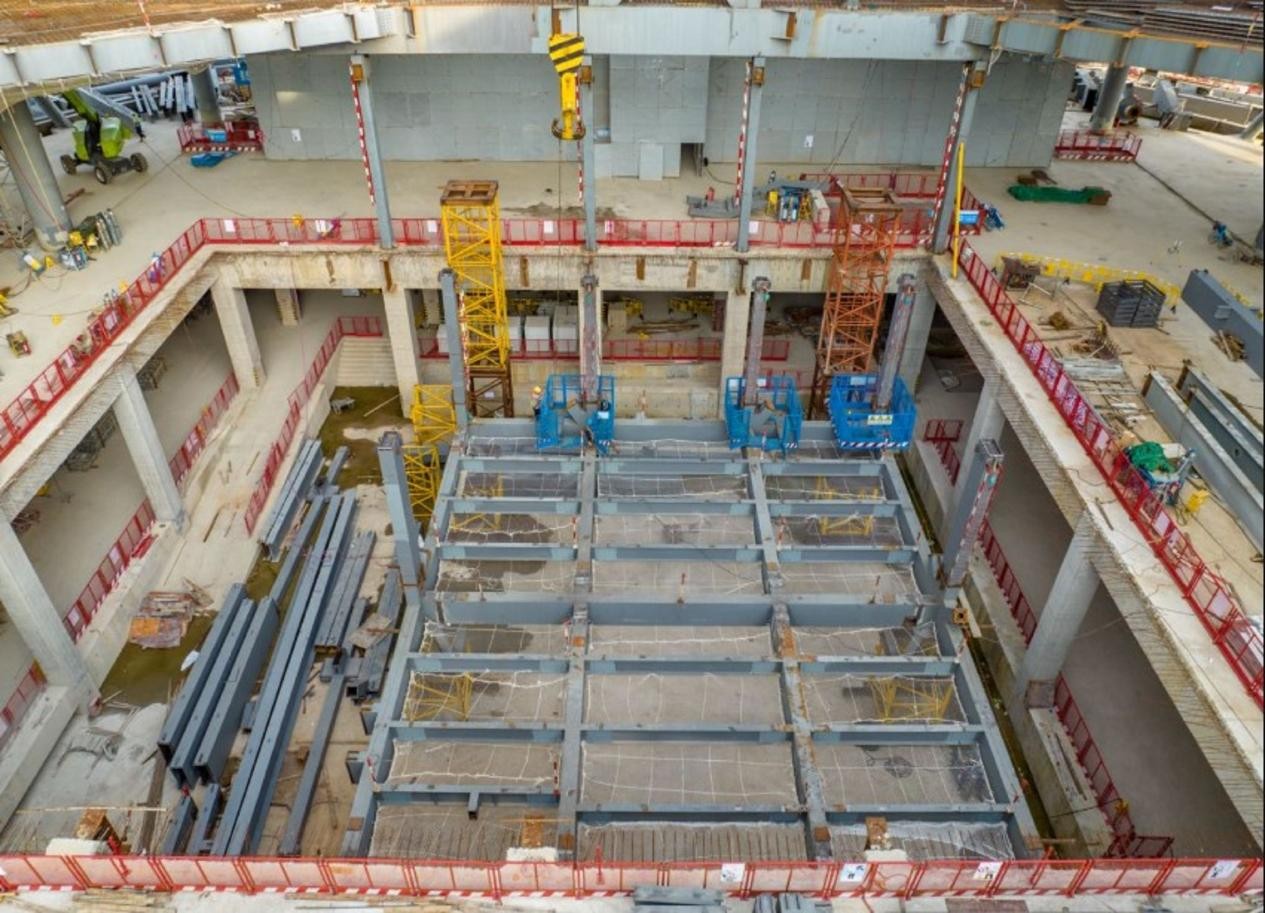

　　深圳科技馆（新馆）项目造型复杂，为不规则双曲面，沿高度及水平方向均为离散的拟合曲面。2F及以下采用钢筋混凝土框架-剪力墙，2F以上采用钢框架-混凝土剪力墙结构，6F以上采用钢桁架和钢框架组合结构。主体结构A3区分布有吊挂结构，其最大钢梁单个构件重达107T，构件跨度长安装难度大，屋面层分布有中部悬空钢桁架，采用高空原位拼装的方式安装悬空区域的钢桁架，不仅施工效率慢，同时存在大量的高空作业，安全、质量无法保障。此外还存在向结构内外侧倾斜的巨型圆管柱，圆管柱直径为Φ900*40，钢柱最大单重为19t，钢柱与地面的最小夹角为52゜，最大夹角为74゜，倾斜钢柱为单向倾斜钢柱，倾斜角度大，钢柱单重大。综合考虑，采用“超大异形多曲面建筑钢结构建造关键技术”，在无支撑的吊挂结构大跨度钢梁下方设置临时支撑型钢立柱，为分段的大跨度钢梁提供支撑点，实现此部分结构能够从下而上正装，非悬空区域的屋面桁架采用高空原位拼装工艺施工，悬空区域钢桁架采用地面拼装+液压整体提升的工艺施工，倾斜圆管柱根据其方向设置连续支撑措施的方式进行安装，保证了工程质量与施工安全。

　　以本技术为核心，授权发明专利1项、实用新型专利11项，发表核心期刊论文4篇，荣获BIM奖项2项等创新成果。本技术也成功应用于平潭海洋国际会展中心工程展览中心项目，此项目钢桁架采用地面拼装+液压整体提升的工艺施工，倾斜圆管柱根据其方向设置连续支撑措施的方式进行安装，保证了工程质量与施工安全，符合绿色施工要求，效益显著。
