一、基本情况

　　获奖项目名称：大跨度多层悬挑交错式结构关键施工技术研究与应用

　　主要完成单位：中建二局安装工程有限公司

　　主要完成人：张智勇、朱沈来、王小强、蔡金志、刘方星、王宇宏、王丰、王双伟、杨少伟、宗立扬

　　二、项目背景

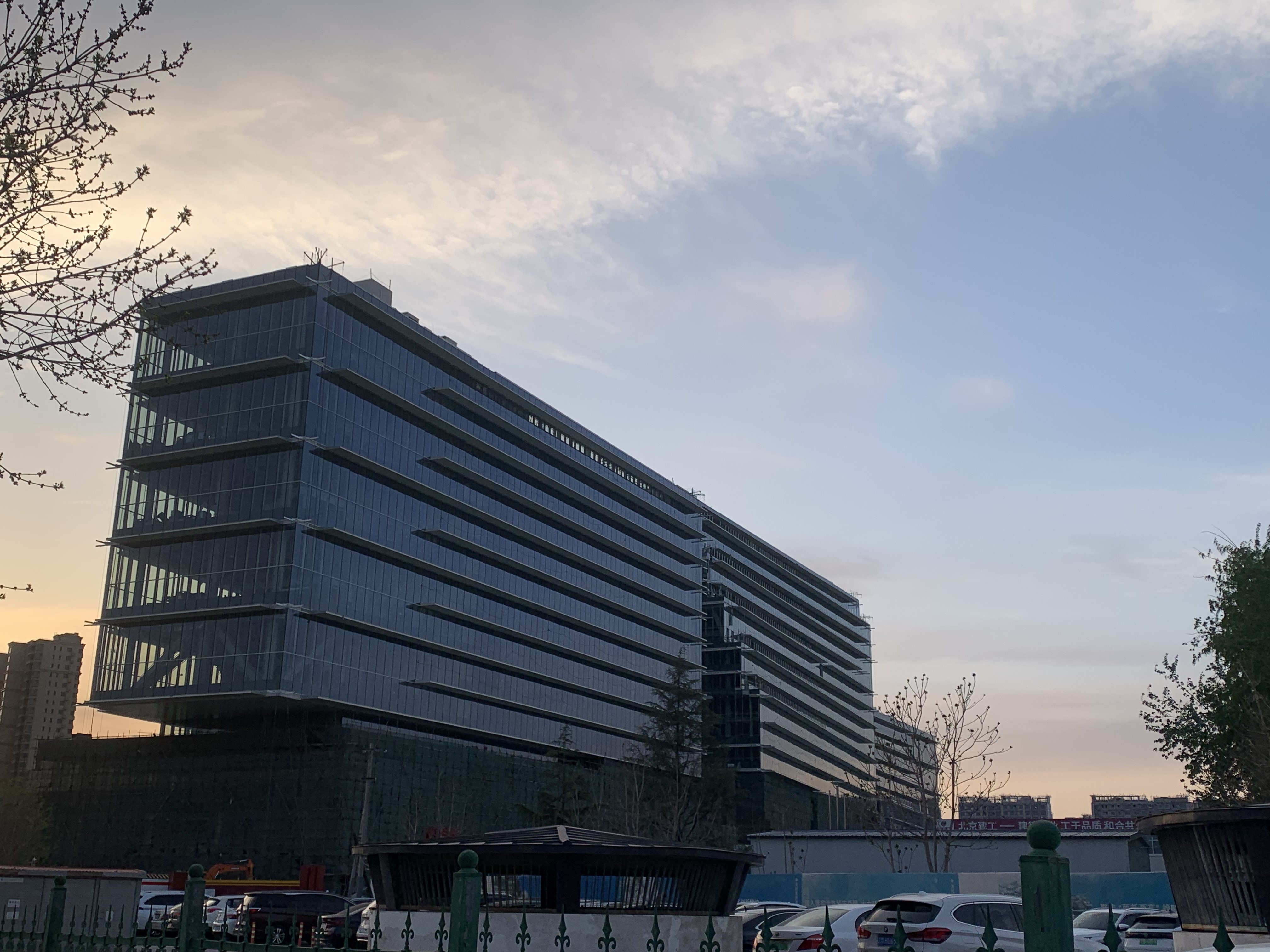

　　海淀区中关村东升科技园三期自持地块集体产业用房项目位于海淀区东升镇京昌路，西临小月河东路，东临京藏高速，北临石板房南路，南临清华东路，东南侧紧邻北京地铁15号线北沙滩站。本工程是北京市100个重点项目之一，被北京市政府定位为“腾笼换鸟”的典范。建成后，不仅是海淀区生态创新环境的绿色建筑，还将打造成具有全球影响力的“国际科创港”，成为文化科技融合的新核心高地。

　　建筑主要功能用途，地下三层为车库，地下二层、地下一层及裙房为商业，标准层为办公写字楼。本工程分为N1#、S1#、S2#三个单体，建筑面积共计25.48万㎡，最大结构高度 75m；钢结构主材Q355B，部分为Q345GJC，总用钢量3.9万吨。

　　　　其中 N1#为 12 层主楼及 2 层裙房；S1#为 12 层主楼及 2 层裙房；S2#为 13 层主楼及 3 层裙房。建筑地下采用钢筋混凝土框架结构体系，地上裙房结构采用钢结构框架形式，地上塔楼采用钢结构框架-中心支撑体系。

　　项目分布不同形式的多层悬挑交错式结构，如大跨空腹交错桁架、大跨悬挑桁架以及交错式大跨悬浮楼梯等结构，其结构形式较为复杂、施工难度大、效率低。

　　三、创新成果

　　通过研究，形成了以下成果，其技术原理如下：

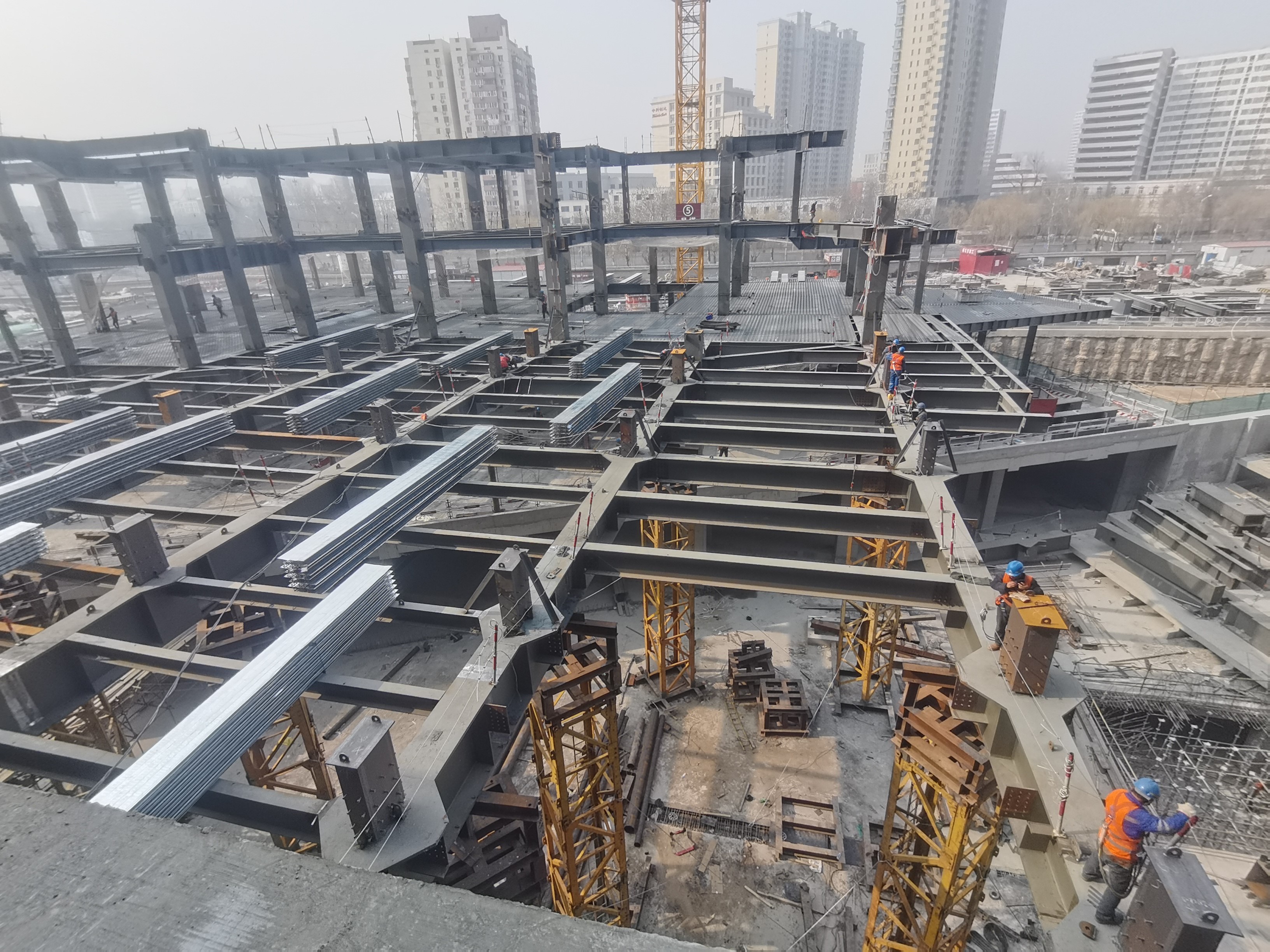

　　（1）研发了大跨度多层交错悬挑结构施工的支撑技术，解决了多层交错桁架+悬挑结构施工变形控制的技术难题。

　　利用措施支撑及时将分段施工的桁架弦杆单元结构链接，施工过程中形成稳定框架，为复杂节点施工工艺提供作业平面，同时解决了桁架弦杆高空拼接对起重设备要求高、地面整拼无法满足复杂节点施工工艺的施工难题，减少了施工安全隐患，加快了工程建设进展。

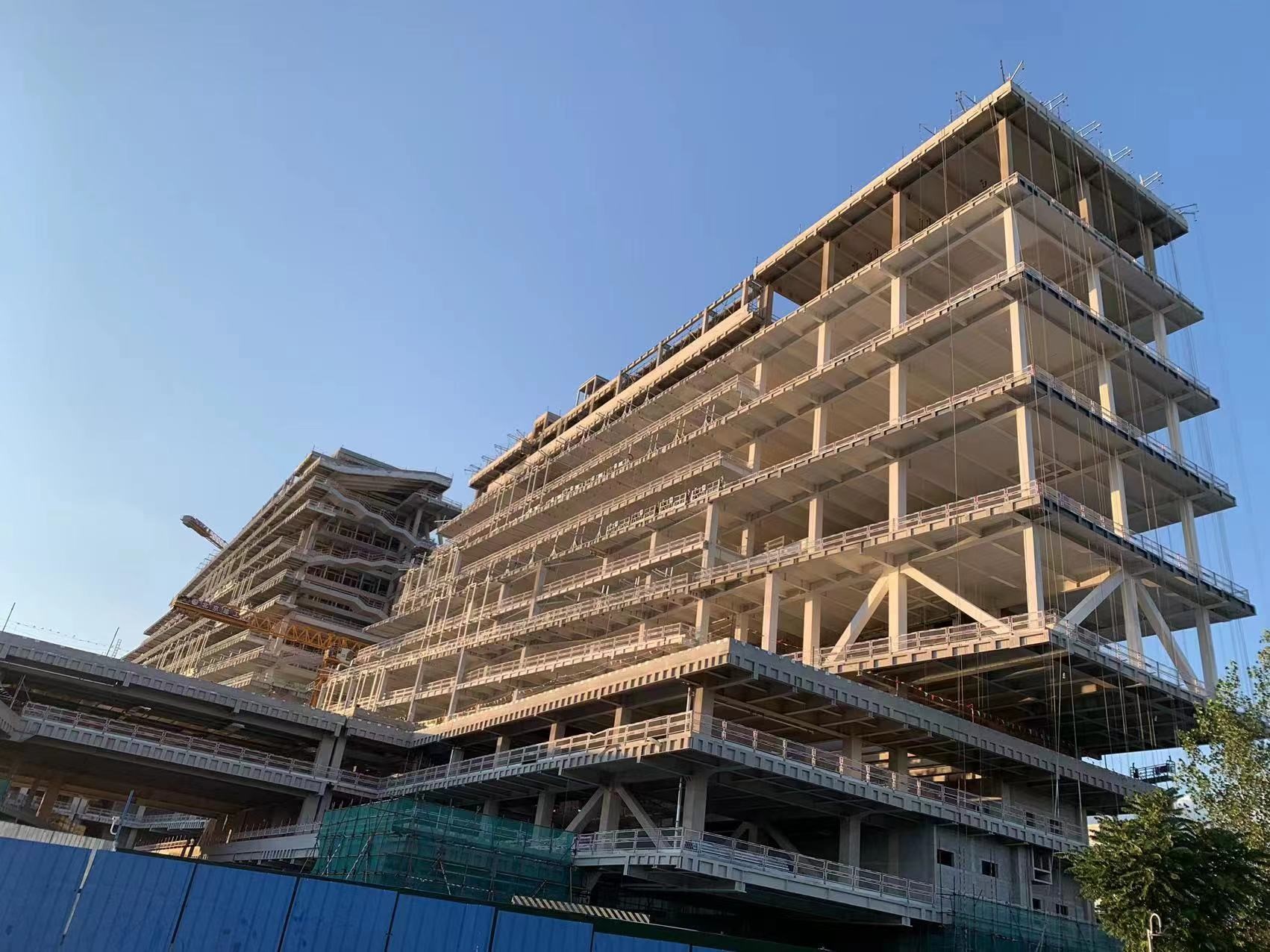

　　（2）研发了多层悬挑转换桁架支撑体系，解决了转换架结构施工阶段内力和变形控制的难题。

　　使用加强拉结的方式加强悬挑底部安装过程中的强度，形成稳定的受力体系后，顶部结构重力由原本结构自支撑，减少临时措施的使用。使用悬挑梁和斜拉杆同时安装的方式，以及预留结构变形量的方式，减少结构的变形，增加安装精度。

　　（3）开发了空腹桁架的加强节点及其工法，提高了空腹桁架的承载力。

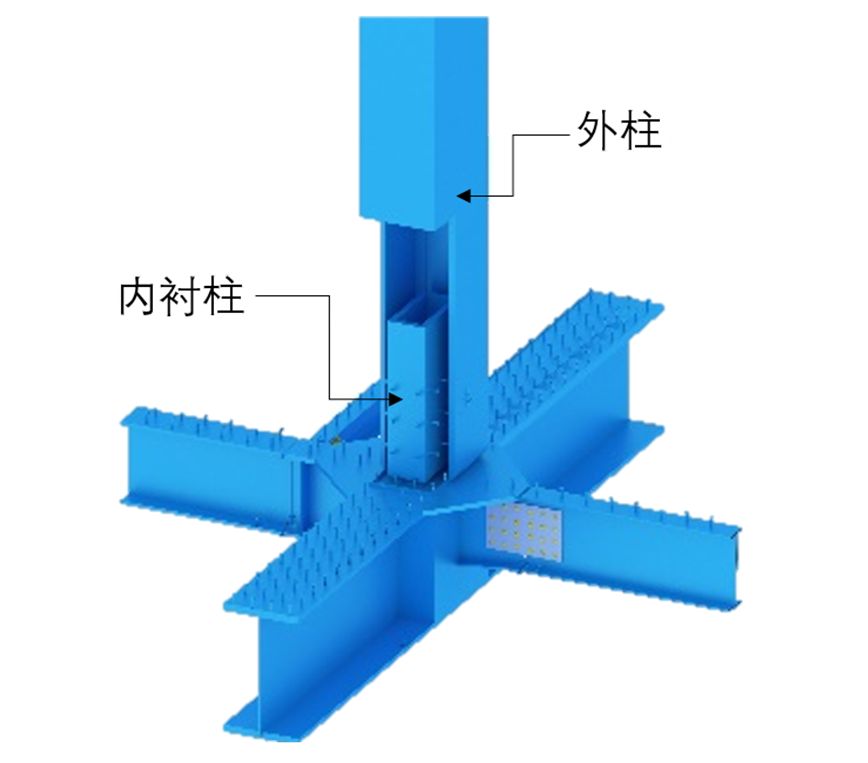

　　通过下弦杆与直腹杆节点加强，即直腹杆内腔设置短柱，短柱与下弦杆焊接，直腹杆内灌注1.5m高，最终形成一种加强节点的空腹桁架结构。通过加强下弦杆与直腹杆连接节点，去除斜腹杆，在保证转换桁架整体性的同时，保证了转换层的建筑使用空间。

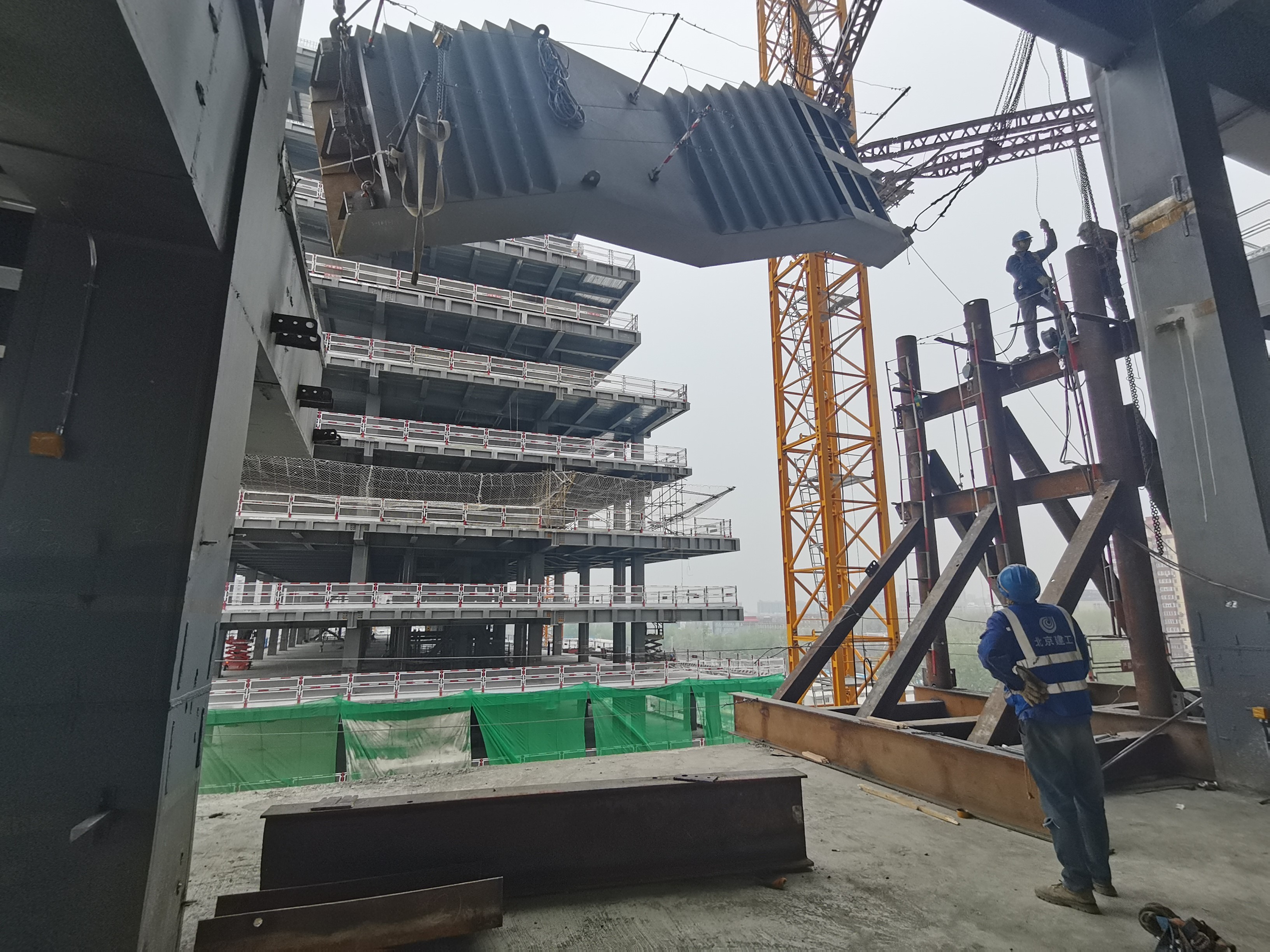

　　（4）研发了长梯段外挂钢楼梯在空中转体的施工方法，解决了在有限空间内施工难题。

　　使用自下而上的吊装方式，使整个结构受力和变形合理。由于外挂楼梯及临时措施空间相对位置，需要底层外挂楼梯安装完成后方可安装上一层外挂楼梯，因此施工顺序必须为自下而上的施工吊装方式。通过楼梯空间翻转技术，解决了吊装空间受限时构件吊装问题，当构件吊装就位路线存在其他遮挡物时，通过调整构件空间姿态避开遮挡物，最终完成安装就位。

　　四、推广应用

　　本技术成功应用于东升科技园三期项目钢结构工程，降低了成本，缩短了施工周期，保证了施工质量，实现了预期目标。具有广泛的推广、应用价值。
