“科学技术奖”二等奖项目
一、基本情况 获奖项目名称:海洋环境钢混叠合梁斜拉桥施工关键技术
主要完成单位:中铁大桥局集团有限公司、中铁大桥局集团第四工程有限公司
主要完成人:高博、戴军翔、代强波、黄峰、梁伟、袁立军、解炎、程耀东、李亮、舒畅翔
二、项目背景
斜拉桥作为一种古老而年轻的桥型结构,遍布于大江南北,而随着社会的发展,桥梁跨径需求越来越大,桥梁性能也随之逐步提高。进而导致海湾流域、超长变径桩、高性能混凝土、大吨位吊装、钢混叠合梁等词汇频频映入我们的眼帘,拓展了我们的视野,而不同的施工环境往往造就了不同的施工工艺,引人深入研究,为后续施工提供宝贵经验。而当前基建行业普遍存在工期紧,造价低等现象,大大促进了施工工艺的优化的发展,也刺激了我们投入更大的精力去开拓创新,满足快速化、经济化施工的需求。

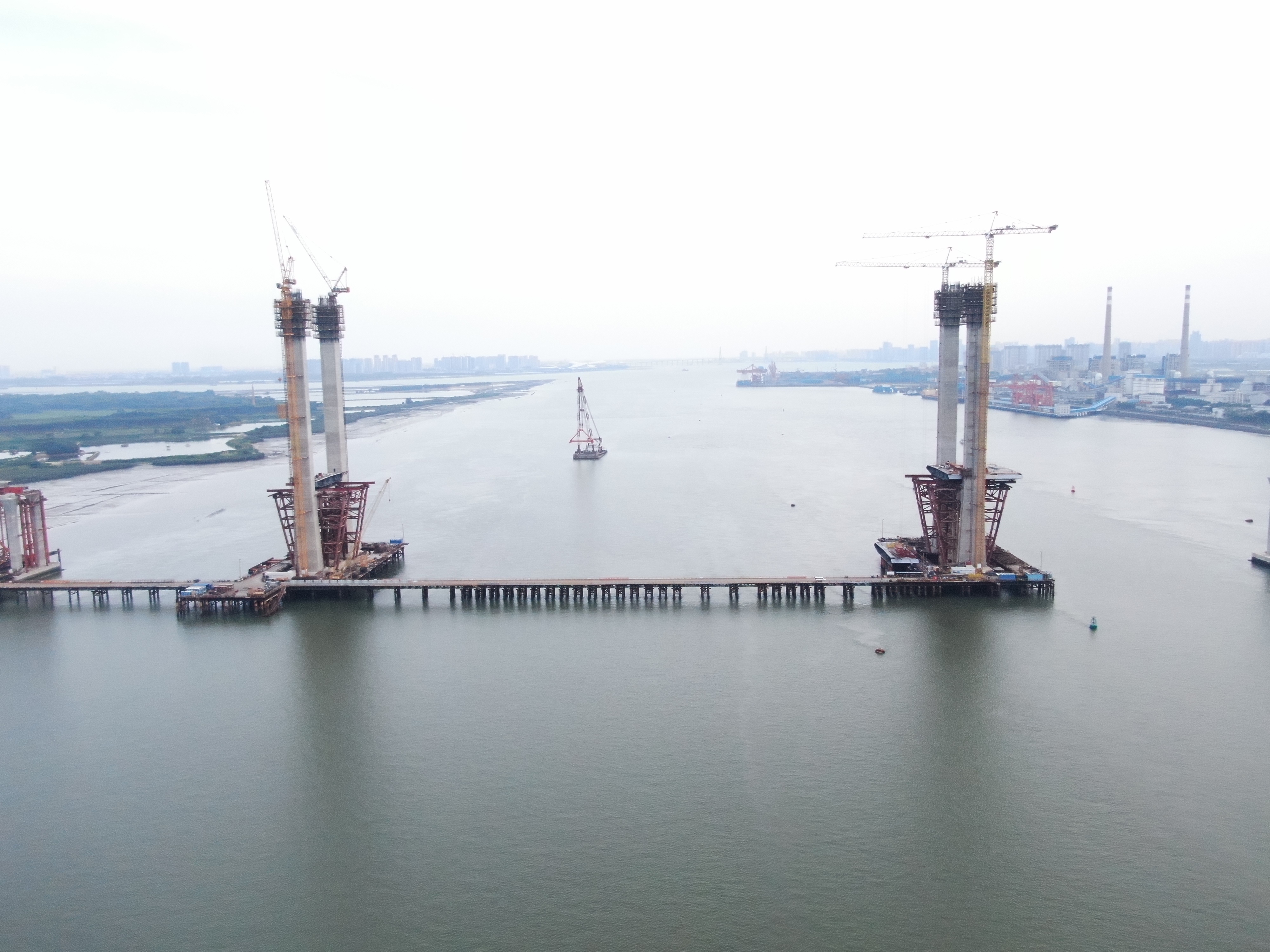

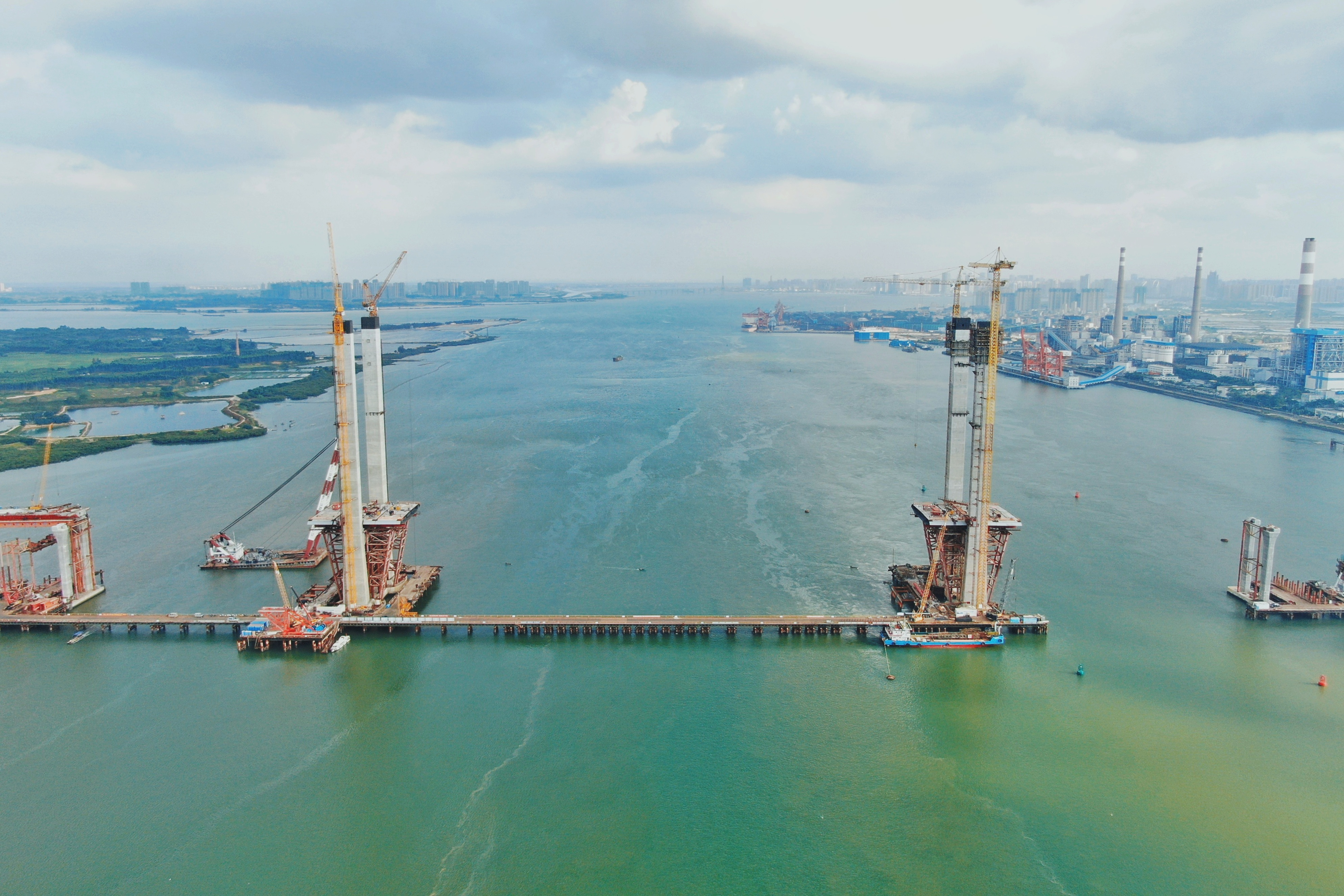

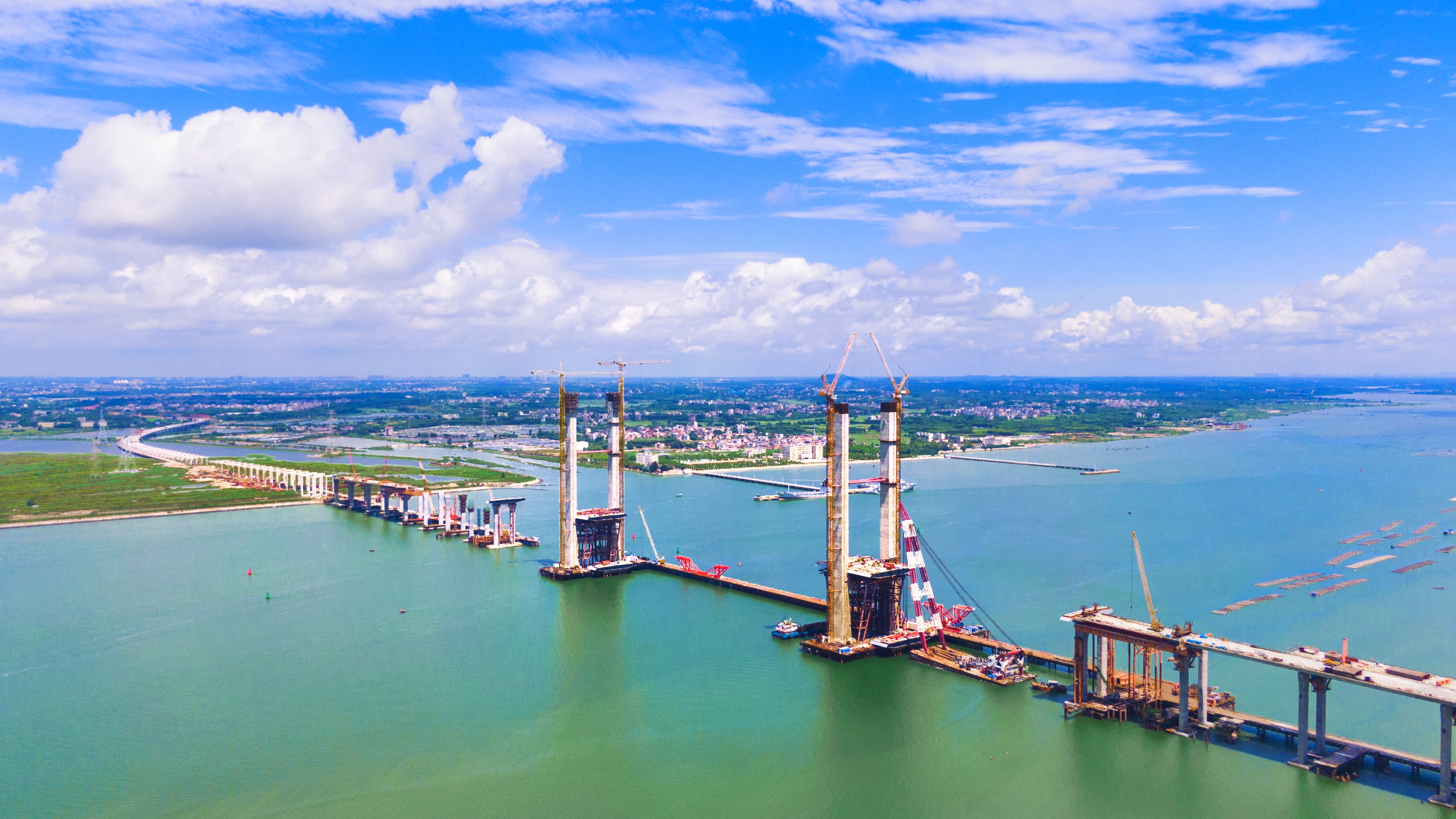

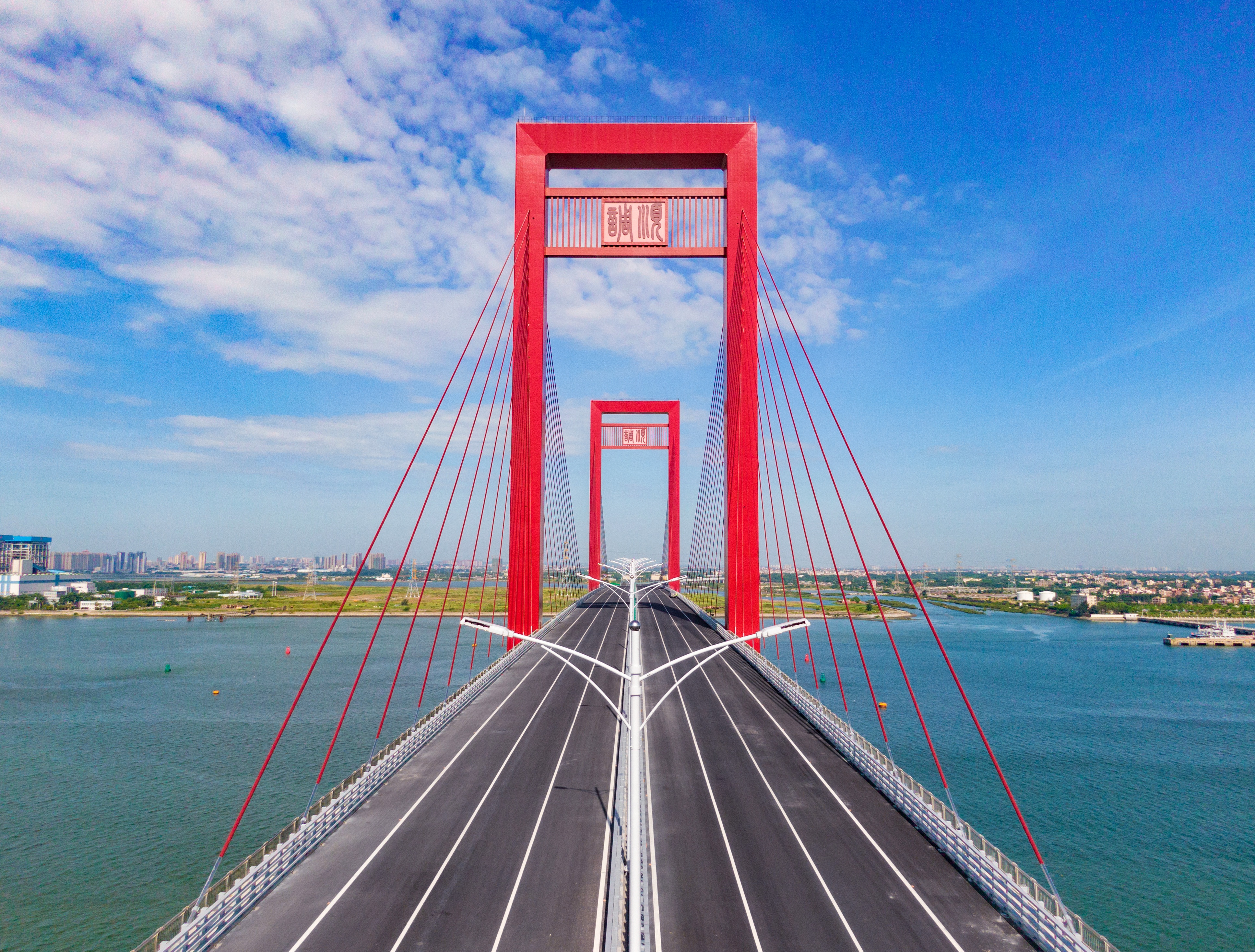

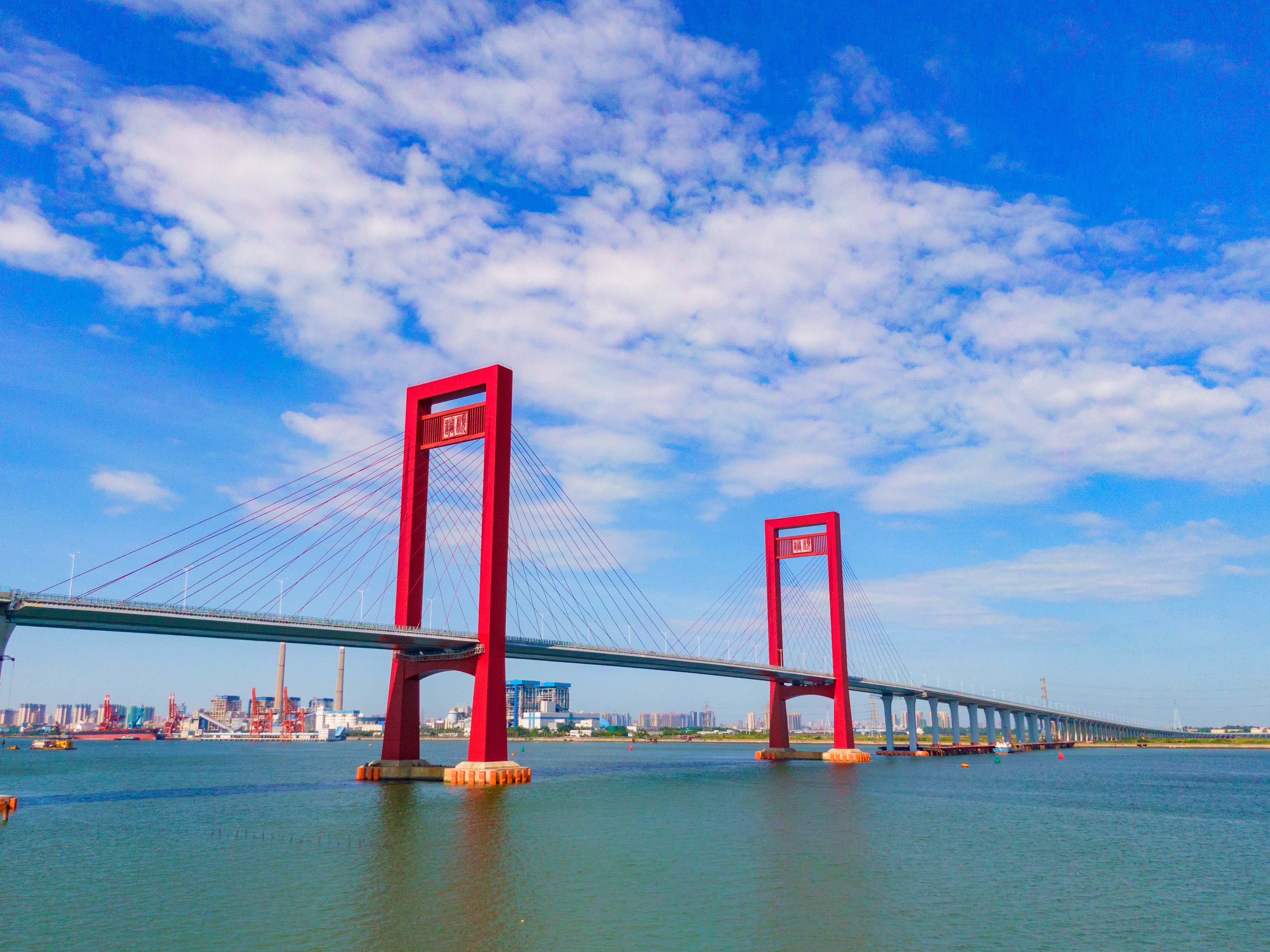

本技术以调顺跨海特大桥主桥为背景,对海洋环境钢混叠合梁斜拉桥施工开展研究,实现了斜拉桥安全、可控、高效完成施工。调顺跨海特大桥主桥为双塔双索面斜拉桥,半漂浮体系,其孔跨布置为147.5+296+147.5m,主塔采用门型塔,塔高136.916m,设上、下两道横梁,主梁采用钢混叠合梁,全桥共设置88根斜拉索。主墩承台为哑铃型,设计为梯度混凝土,外侧1m为掺加疏水化合孔栓物海工砼,内部为普通海工砼,下设28根2.5-2.9m变径桩,桩长110m,桩顶以下31m设置内径2.9m永久钢护筒。在调顺跨海特大桥主桥施工过程中,研究了多项创新技术。
三、创新成果
创新点一:海湾流域淤泥质土大直径超长变径钻孔桩施工技术
① 基桩钢护筒施工关键技术:利用打桩船+振动锤插打,通过调吊臂角度,保证垂直度在千分之三以内,保障了后续成孔质量。
② 大直径变径桩施工关键技术:改制钻头扩孔技术,利用小钻头设置阶梯状刮刀,有效保证了变径桩成孔质量
创新点二:厂内制造叠合后水上整体运输架设施工技术
钢箱梁及桥面板均厂内化加工,存板6个月叠合成整体船运至墩位架设。钢混叠合梁工厂化作业,保障加工质量及效率。整体运输架设,缩短架设周期,提高现场安装工效。

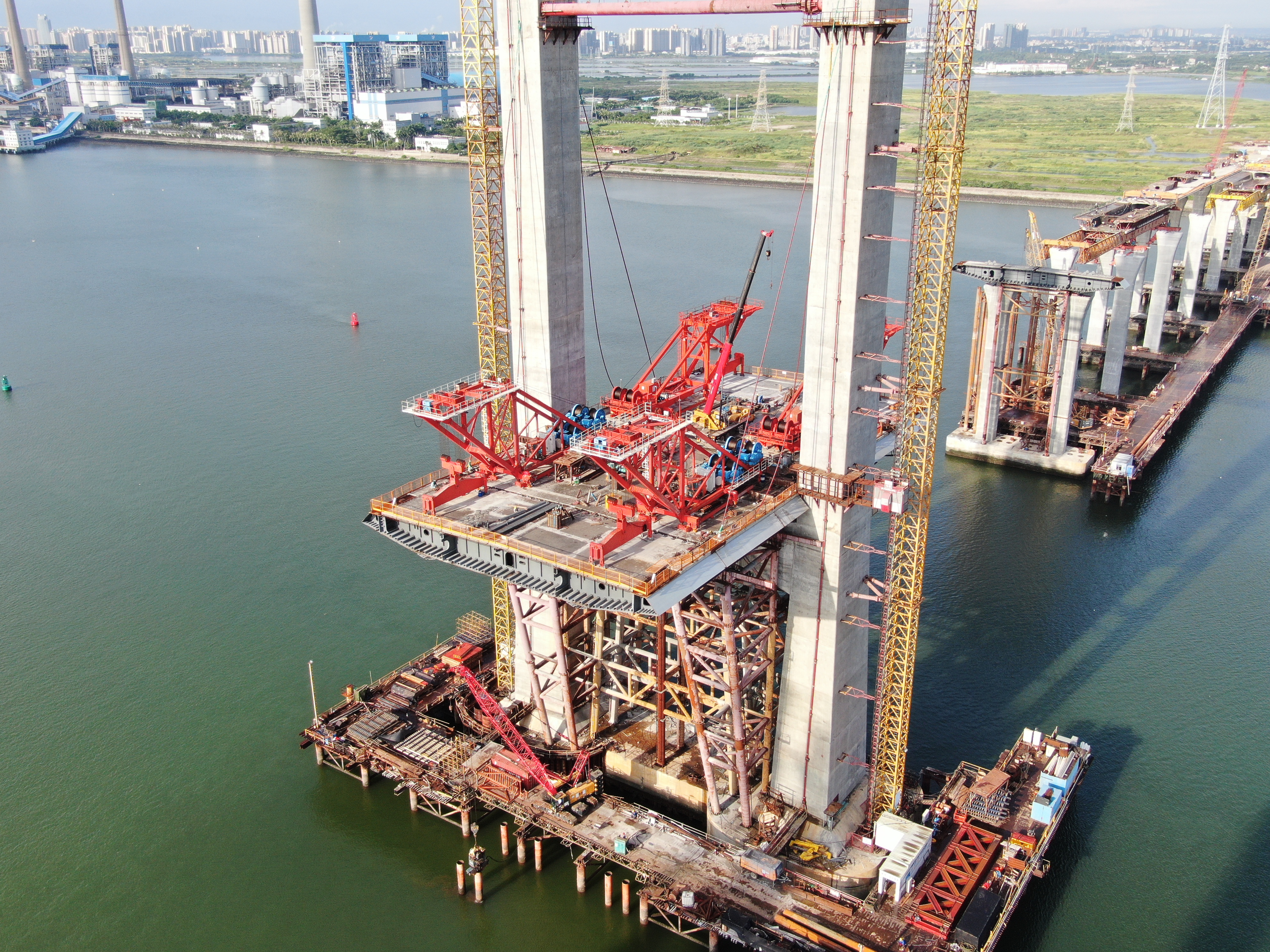

创新点三:墩顶叠合梁先吊至支架再纵移到位施工技术
墩顶叠合梁架设采用支架滑移法施工,即浮吊起吊至墩旁托架后,利用滑块滑移至设计位置。三向千斤顶改制滑块具备调梁、滑移性能,提高了施工效率

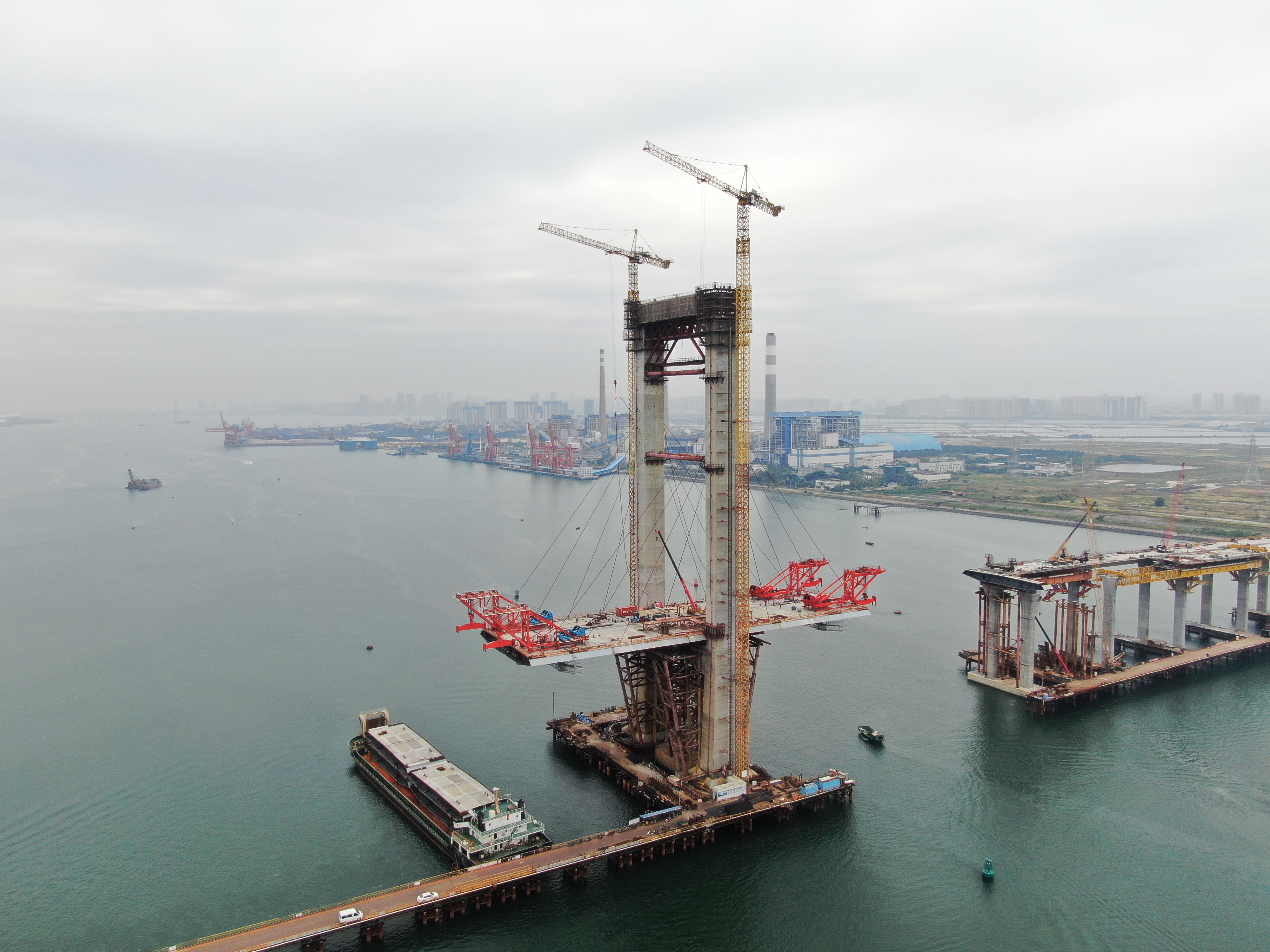

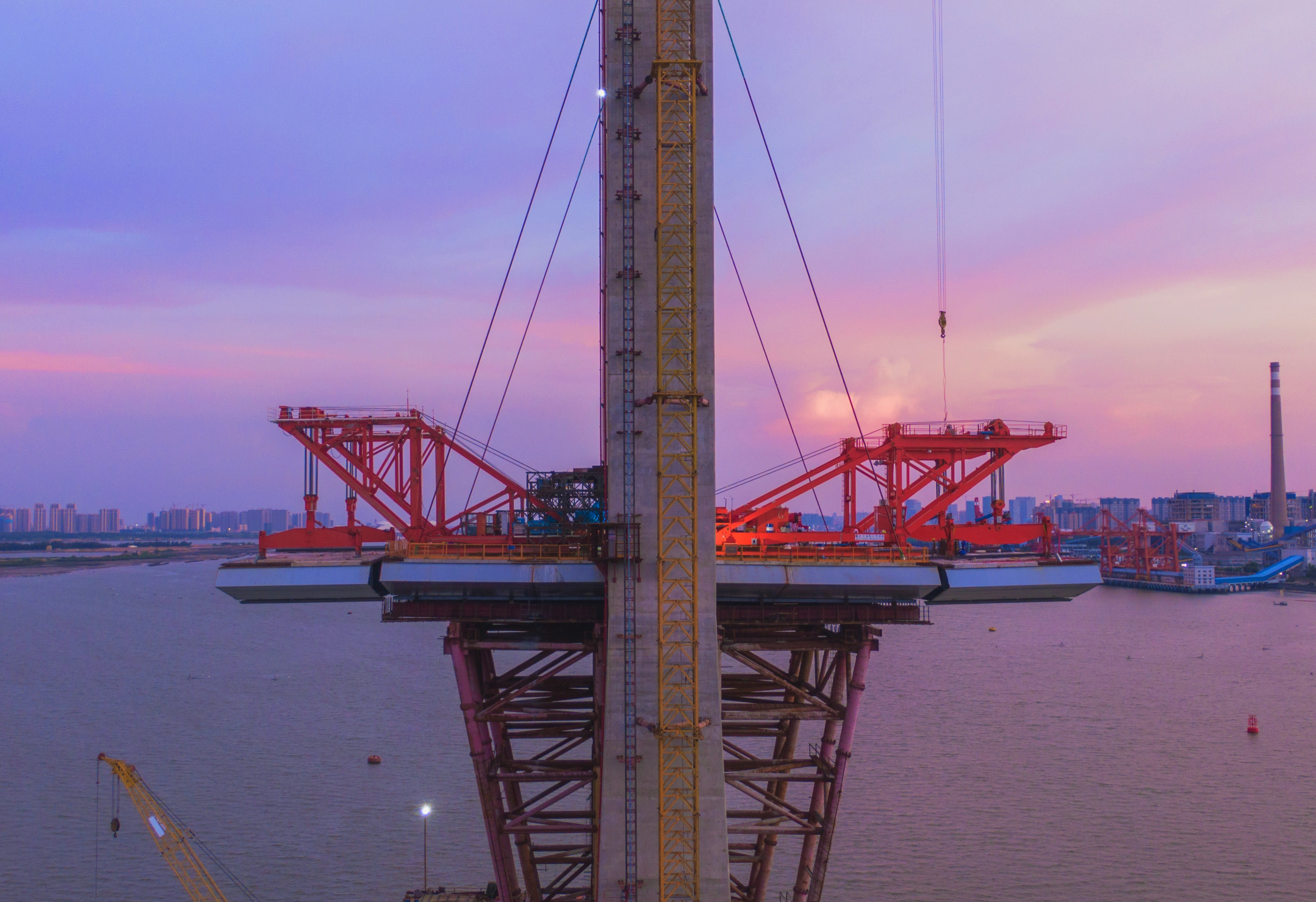

创新点四:标准节段钢混叠合梁双节段悬臂施工技术
采用双节段悬臂架设法施工,节约了湿接缝养护和预应力张拉时间,提高了船舶利用率,快速化施工的同时节约了施工成本。
四、推广应用
项目关键技术已成功应用于调顺跨海特大桥工程建设。项目已获得2项实用新型专利,1项省部级工法;项目关键技术经中国钢结构协会组织专家评审,总体技术达“国际先进”水平。

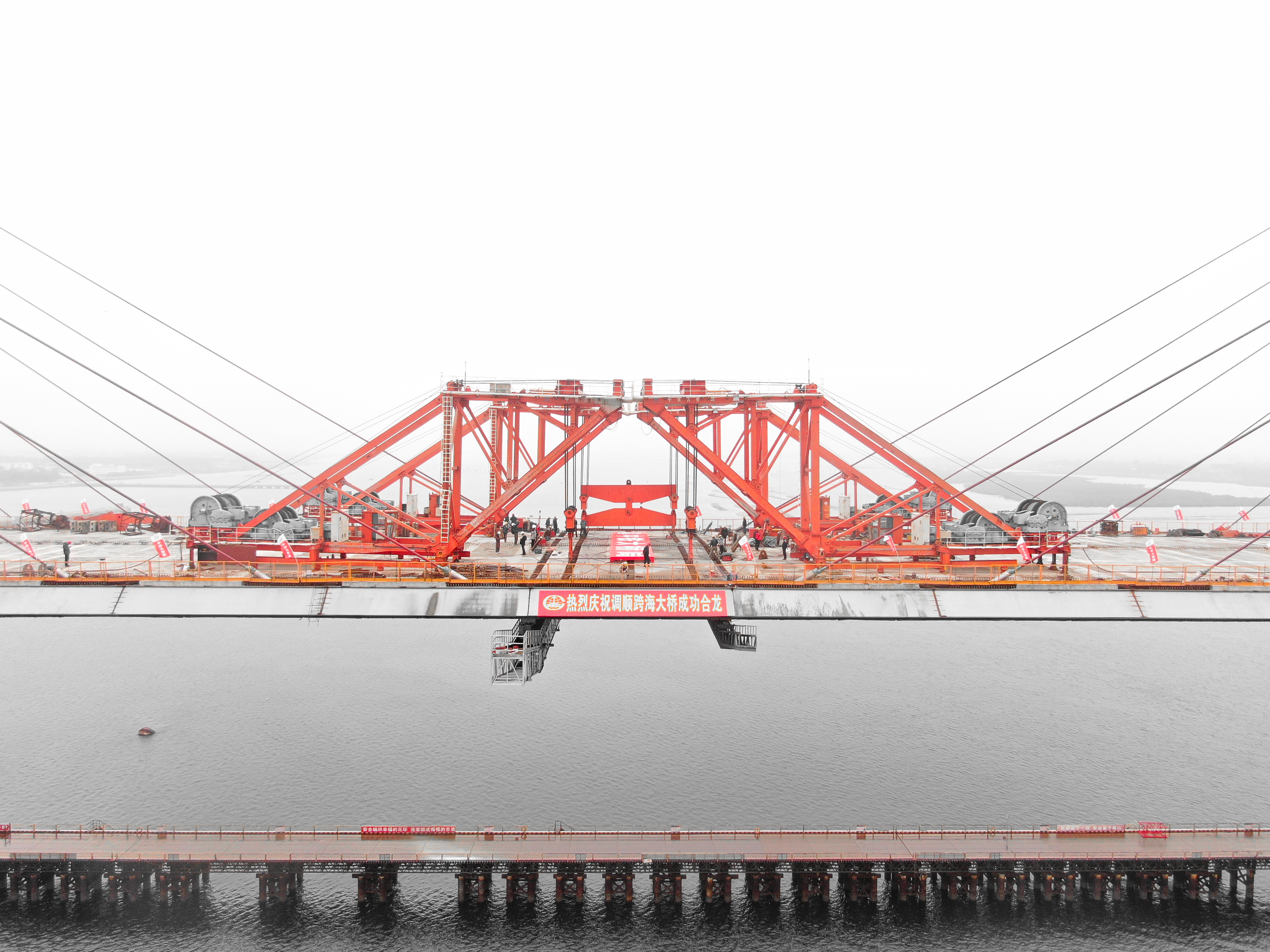

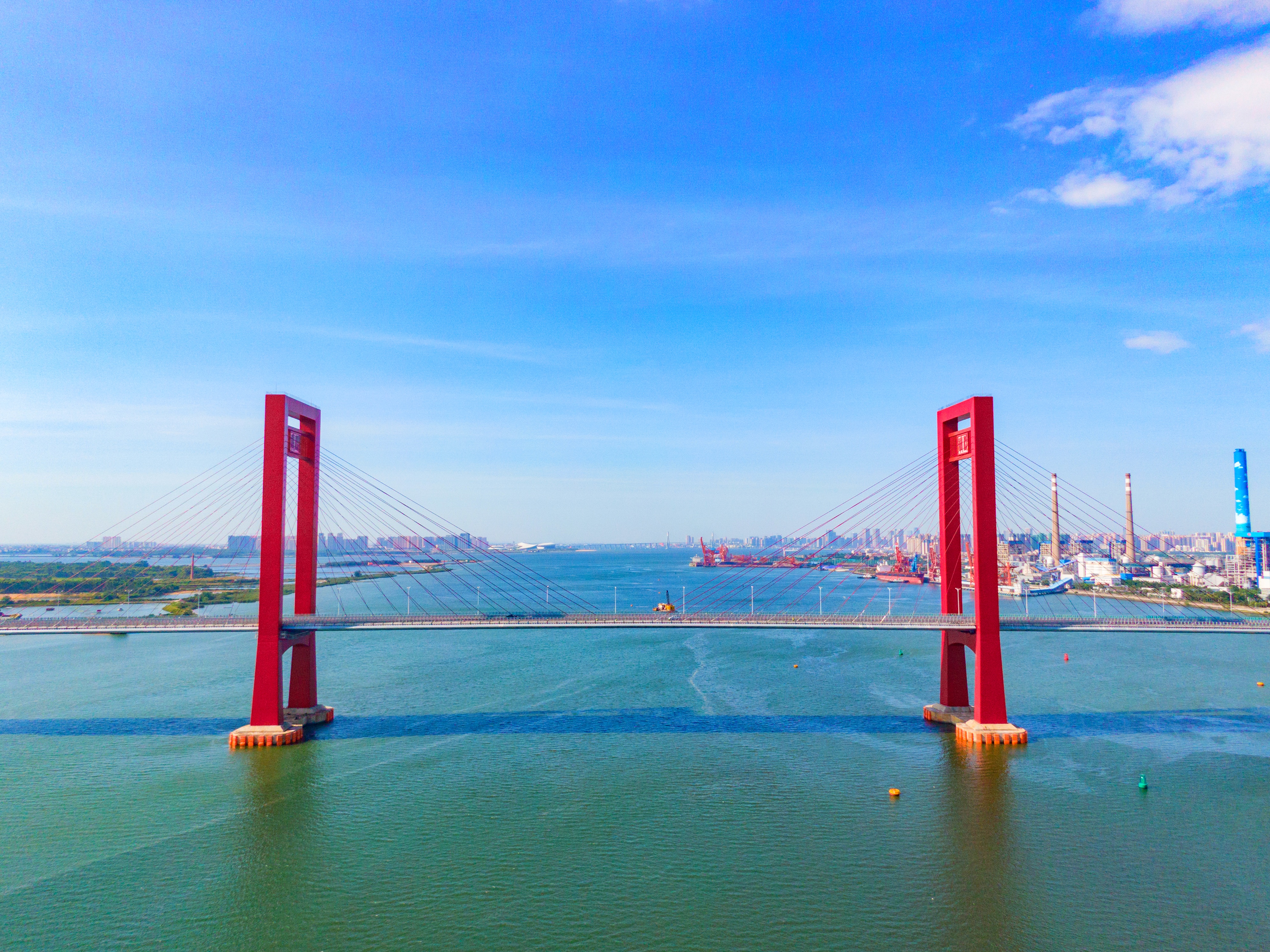

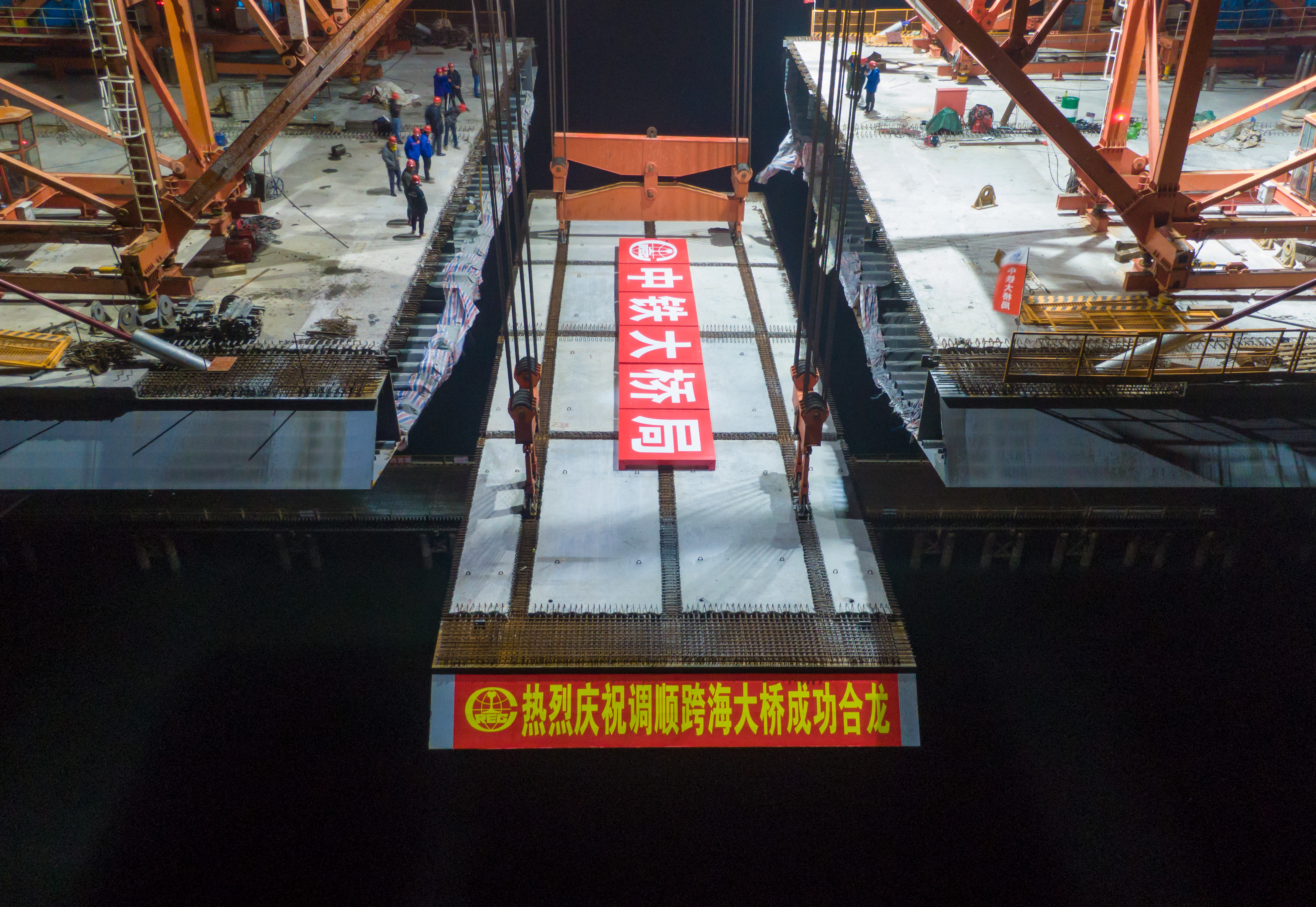

调顺跨海特大桥于2021年1月25日完成中跨合龙施工,成桥后钢混叠合梁线型顺直,施工质量优良,各指标均满足设计及规范要求。本施工技术先进、快速高效、安全可控、质量可靠,获得了设计、监理、业主、政府等各方认可,引起社会及媒体的广泛关注,产生了良好的社会与经济效益。
