“科学技术奖”二等奖项目

　　一、基本情况

　　获奖项目：大跨连续钢桁架箱梁安装施工关键技术研究

　　主要完成单位：中国建筑土木建设有限公司

　　主要完成人：杨勃、贾同安、黄斌、储静山、安博、宋乃虎、王靖靖、高瑞峰、梁莹、闫强

　　二、项目背景

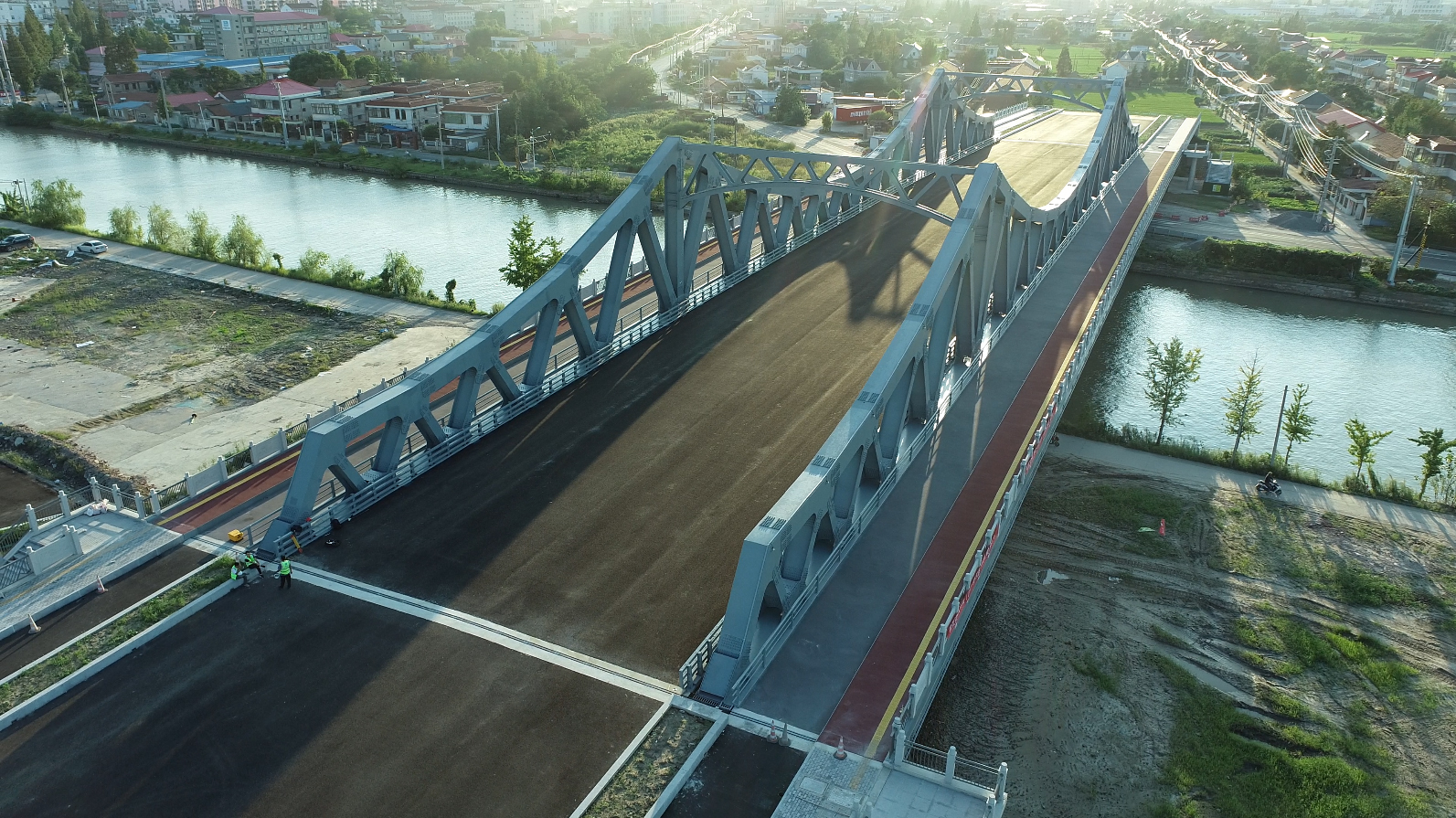

　　通扬运河桥主桥采用42.5+80+42.5m的三跨连续钢桁架箱梁，桥宽40m，桥长165m。

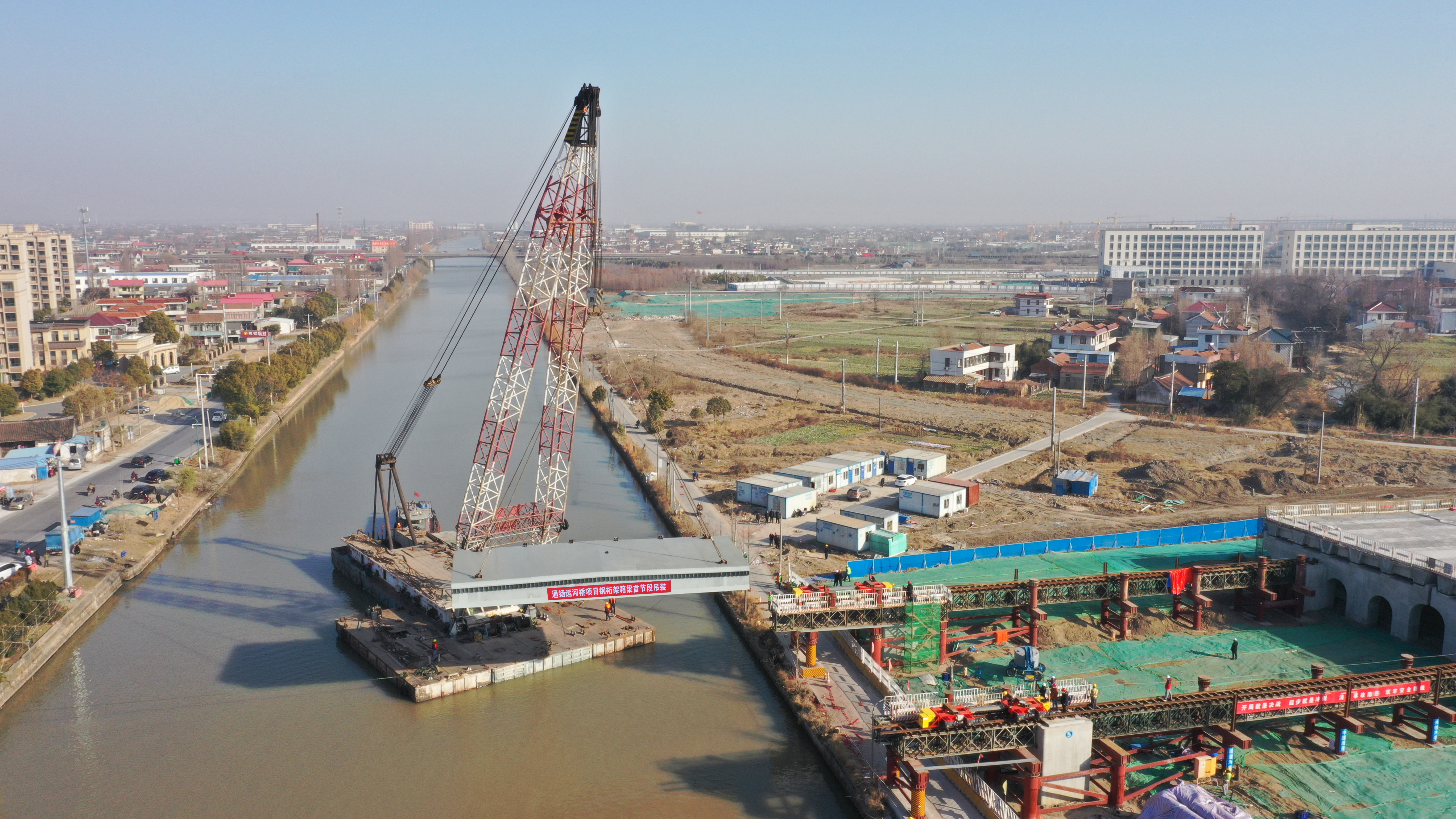

　　主桥预拼装完成后水运至施工现场，采用200t浮吊由两端边跨向中跨对称架设，两边跨及中跨E5E6钢桁架箱梁采用拖拉滑移安装，其余中跨采用悬臂拼装。

　　连续钢桁架箱梁桥具有体量轻便，施工快捷等优点，在现代桥梁体系中应用越来越广泛。但钢箱梁的安装精度受焊接残余应力、环境温度等因素影响较大，传统施工方法已很难满足大跨连续钢桁架箱梁的高精度快速施工要求。

　　三、创新成果

　　项目组织技术攻关，共形成以下3项关键技术，4项创新点：

　　关键技术1：边跨钢桁架箱梁快速高精度运架施工技术

　　研制了新型数控三向精调式钢桁架箱梁运架一体多功能液压台车

　　该设备可实现钢桁架箱梁纵、横、竖三向精度控制在1.0mm以内，保证节段间高强螺栓精准对接，同时消除了对既有道路通行的影响。

　　相比传统顶推滑移架设施工方法，本项目拖拉滑移架设时间平均缩短66%。

　　关键技术2：主跨钢桁架箱梁高空精确定位及悬臂拼装施工技术

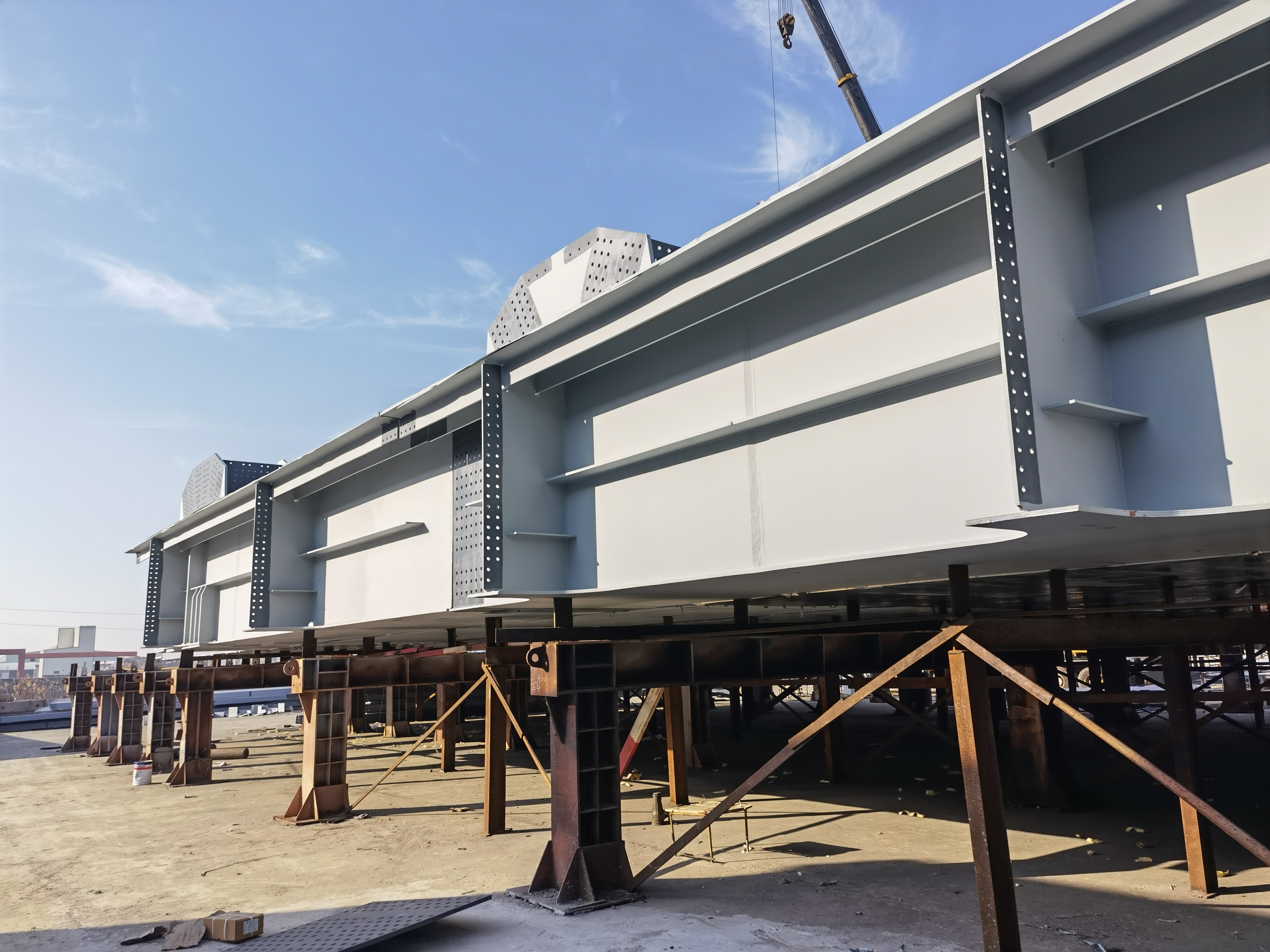

　　研发了模块化钢箱梁预拼装胎架及线形控制技术

　　在厂内布置预拼装胎架，胎架线形、纵坡均按照现场工况及设计要求布置，同时进行高强螺栓孔定位，保证现场孔位精准匹配。

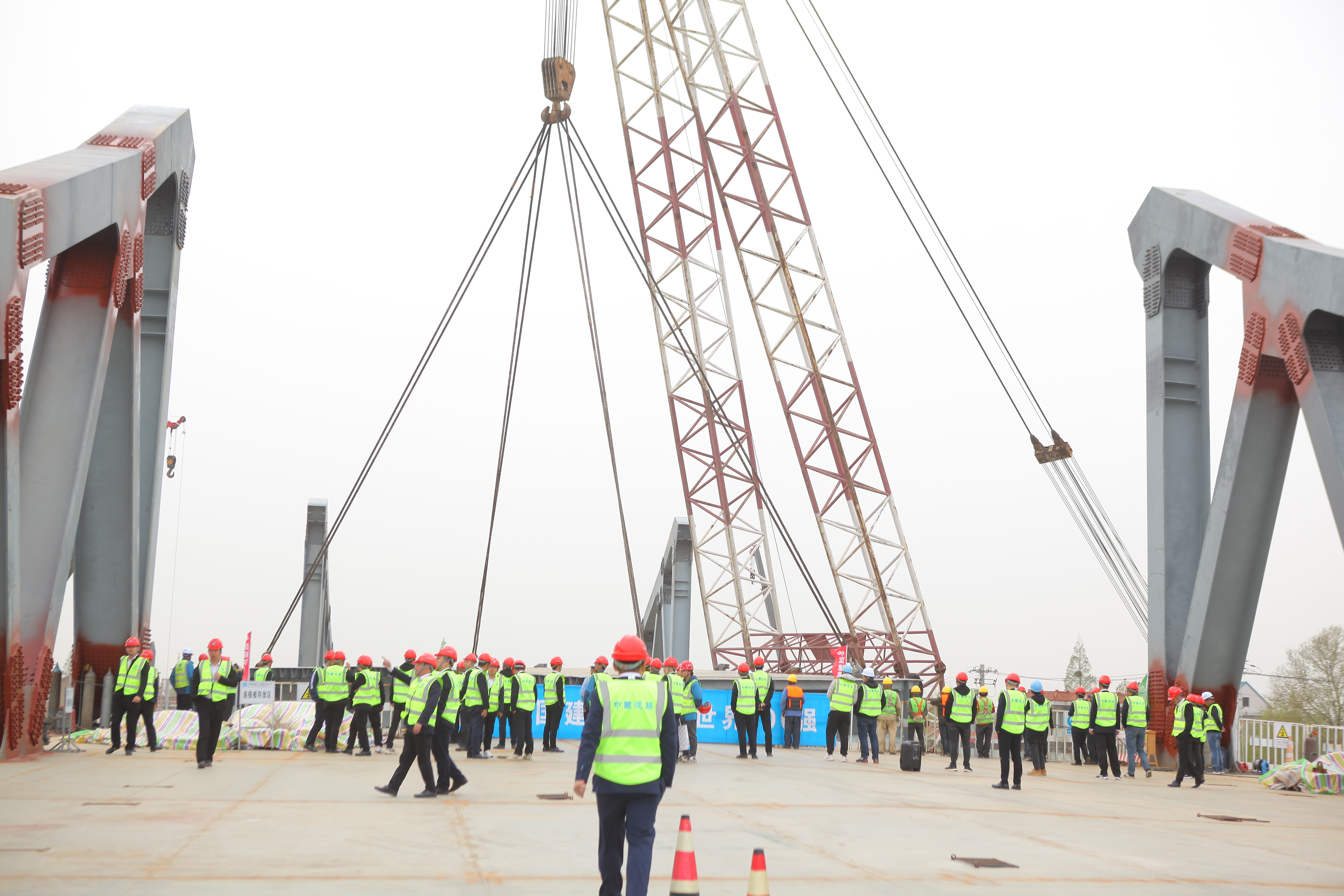

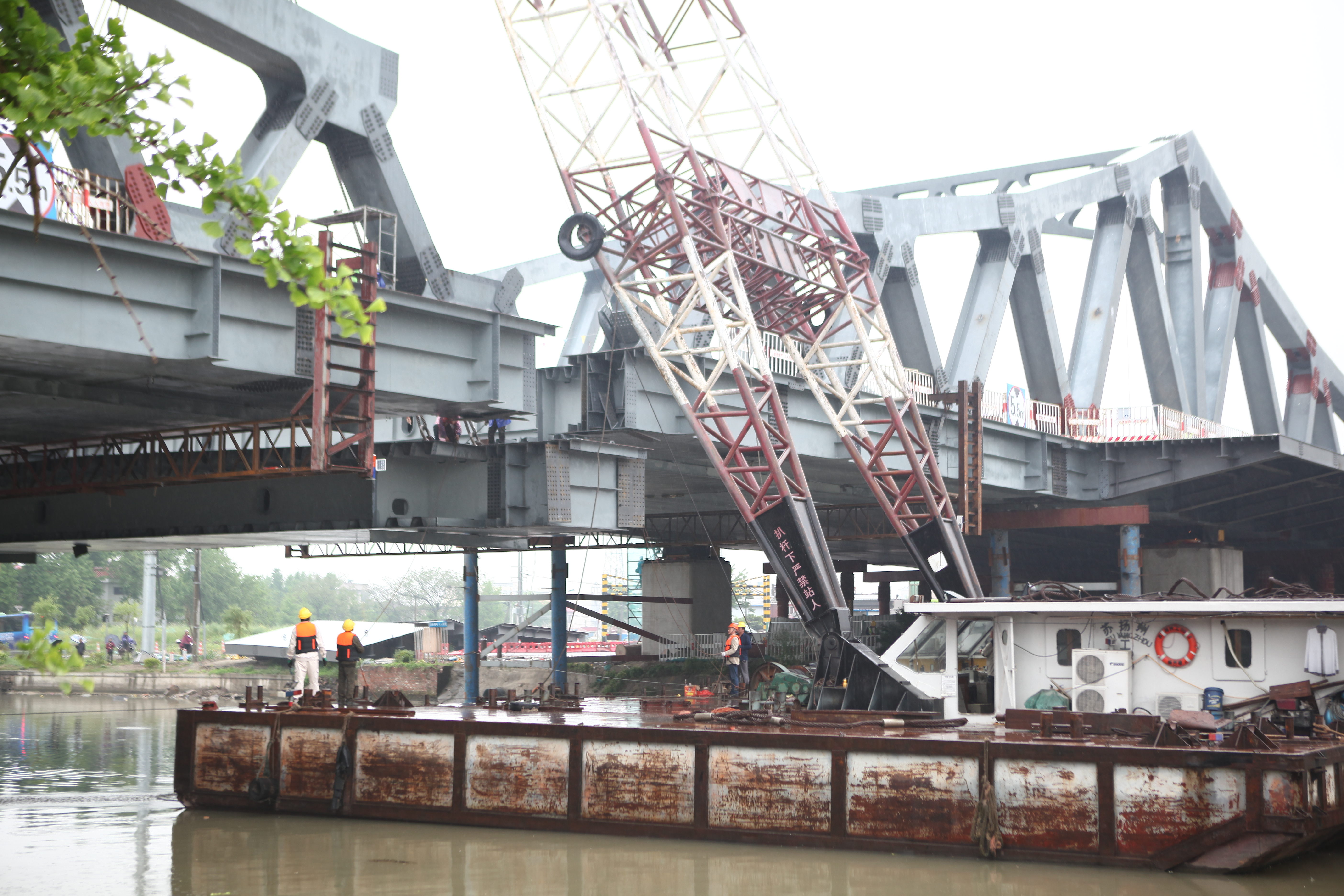

　　研发了大节段钢桁架箱梁高空定位及悬臂拼装技术

　　利用环向匹配件、横向限位器及反力千斤顶等组成钢桁架箱梁高空定位辅助拼装系统，精准控制高空节段间高强螺栓栓接精度，缩短封航时间约80%。

　　关键技术3：合拢段钢桁架箱梁零附加应力合龙施工技术

　　研发了连续钢桁架箱梁协同顶落精调合龙控制技术

　　将千斤顶设备调整布置在支座反力小的边墩位置进行竖、横向纠偏，有效控制了合龙口竖、环向误差及设计预拱度。

　　将合龙段竖、环向误差控制在±2mm内，实现了零附加应力合龙，保证高强螺栓孔精准匹配。

　　四、推广应用

　　项目提前一个月完成竣工节点任务，并多次获得业主颁发的流动红旗及表扬信。经检测单位对主桥进行动静载试验，各项指标均满足设计要求。

　　本项目关键技术共形成专利21项，其中发明专利4项，论文7篇，工法6项，其中省级工法3项。围绕主桥工艺多次开展观摩活动，所研发技术可为类似大跨度涉水钢结构桥梁施工提供技术支撑，具有良好的应用和推广价值。
